GFM - MikroCAD - 2007 - Micro-optisch 3D-meetapparaat voor oppervlakte- en geometrieanalyse
- Huidig bod
- Status
Totaal bod
Bekijk de volledige uitsplitsing
Totaal bod
Bekijk de volledige uitsplitsing
Maximaal bod
Bekijk de volledige uitsplitsing
Maximaal bod
Bekijk de volledige uitsplitsing
Kavelspecificaties
- Hoeveelheid
- 1
- Marge
- Nee
- Merk
- GFM
- Type
- MikroCAD
- Bouwjaar
- 2007

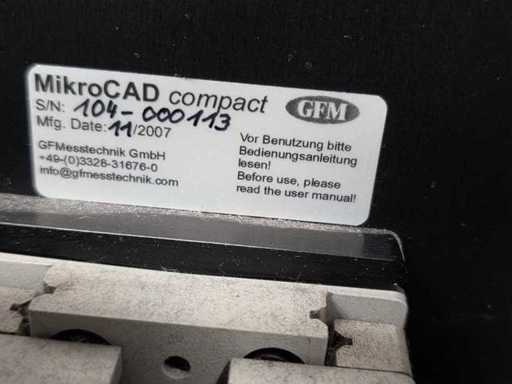

- Serienummer
- 104-000113
- Aansluiting
- 230V
- Eigen gewicht
- 100kg
- Leveringsvoorwaarden
- Niet gefundeerd - onverpakt
Beschrijving
Microstrip lichtprojector, voor topografiemeting

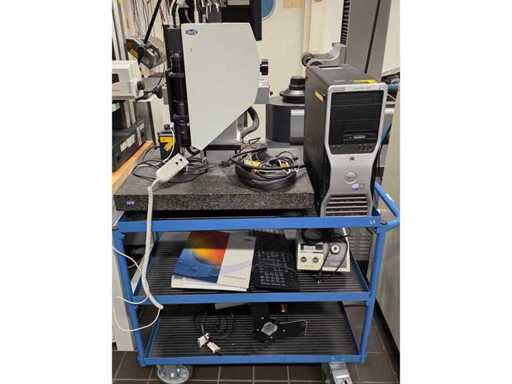

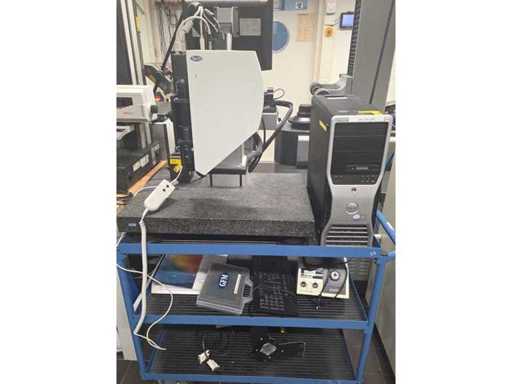

Een deel van het aanbod is alleen wat er op de blauwe auto staat, maar ZONDER de auto zelf:
- MicroCAD-meetapparaat met complete kabelset
- PC met accessoires en gebruikersbenodigdheden
- Granieten plaat

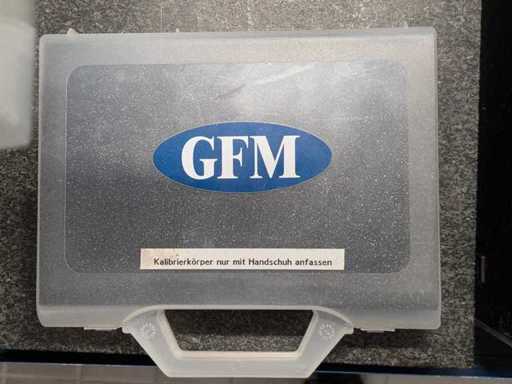

- Kalibratielichaamset
- Koude lichtbron met lichtgeleider
- Gedetailleerde bedieningsinstructies
Technische Hoogtepunten & Kenmerken
• Nauwkeurige meting van de snijrand: * Gespecialiseerde optiek voor exacte bepaling van stralen (fillets) en slijtage.
• Automatische bepaling van snijrandstralen tot ca. 5 μm.
• Statistische validatie: Bepaling van de gemiddelde straal uit enkele honderden secties, inclusief een slag/slechte beoordeling.
• Hoogresolutie sensortechnologie: * Oppervlaktegebaseerde meting met maximaal 5 miljoen meetpunten per scan.
• Verticale resolutie vanaf 0,1 μm, laterale resolutie vanaf 0,4 μm.
• Snelheid: Volledige 3D-opname in ongeveer 5 seconden.

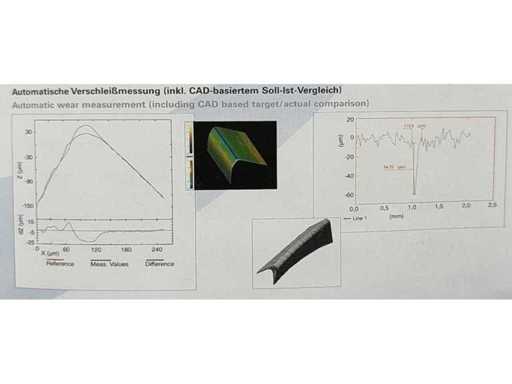

• Softwarefuncties: Automatische slijtagemeting en CAD-gebaseerde doel/daadvergelijking.
Speciale voordelen
• Geschiktheid voor de werkplaatsvloer: Robuust ontwerp voor direct gebruik in de productie en in de gekoelde meetruimte.
• Hoge informatiewaarde: In tegenstelling tot lijnmetingen geeft 3D-visualisatie een volledig beeld van de randgeometrie.
• Niet-destructief testen: Volledig contactloze meting voorkomt microschade aan de snijkant.
• Gemakkelijke bediening: Het systeem kan direct door het productiepersoneel worden bediend zonder deskundige kennis.
• Type systeem: Micro-optisch 3D-meetapparaat voor oppervlakte- en geometrieanalyse
• Systeemtype: GFM MikroCAD (hoogresolutie fringeprojectiesysteem)
• Toepassing: Kwaliteitsborging, onderzoek en ontwikkeling, industrieel
• Meetprincipe: Niet-contactmeting met behulp van microstripprojectie
Een deel van het aanbod is alleen wat er op de blauwe auto staat, maar ZONDER de auto zelf:
- MicroCAD-meetapparaat met complete kabelset
- PC met accessoires en gebruikersbenodigdheden
- Granieten plaat
- Kalibratielichaamset
- Koude lichtbron met lichtgeleider
- Gedetailleerde bedieningsinstructies
Technische Hoogtepunten & Kenmerken
• Nauwkeurige meting van de snijrand: * Gespecialiseerde optiek voor exacte bepaling van stralen (fillets) en slijtage.
• Automatische bepaling van snijrandstralen tot ca. 5 μm.
• Statistische validatie: Bepaling van de gemiddelde straal uit enkele honderden secties, inclusief een slag/slechte beoordeling.
• Hoogresolutie sensortechnologie: * Oppervlaktegebaseerde meting met maximaal 5 miljoen meetpunten per scan.
• Verticale resolutie vanaf 0,1 μm, laterale resolutie vanaf 0,4 μm.
• Snelheid: Volledige 3D-opname in ongeveer 5 seconden.
• Softwarefuncties: Automatische slijtagemeting en CAD-gebaseerde doel/daadvergelijking.
Speciale voordelen
• Geschiktheid voor de werkplaatsvloer: Robuust ontwerp voor direct gebruik in de productie en in de gekoelde meetruimte.
• Hoge informatiewaarde: In tegenstelling tot lijnmetingen geeft 3D-visualisatie een volledig beeld van de randgeometrie.
• Niet-destructief testen: Volledig contactloze meting voorkomt microschade aan de snijkant.
• Gemakkelijke bediening: Het systeem kan direct door het productiepersoneel worden bediend zonder deskundige kennis.
• Type systeem: Micro-optisch 3D-meetapparaat voor oppervlakte- en geometrieanalyse
• Systeemtype: GFM MikroCAD (hoogresolutie fringeprojectiesysteem)
• Toepassing: Kwaliteitsborging, onderzoek en ontwikkeling, industrieel
• Meetprincipe: Niet-contactmeting met behulp van microstripprojectie
Opmerkingen
Laaddienst tot 1 ton
Gewenste kijkervaring
Gewenste kijkervaring
Aanvullende details
Laadvoorwaarden: zie itembeschrijving.
Goederen tot 1 ton kunnen met een heftruck worden geladen. De koper is verantwoordelijk voor het beveiligen van het transport.
Voor afhaaldata, zie factuur (laatste pagina).
Zakelijke kopers uit de Europese Unie (EU) en niet-EU-landen (derde landen) zijn verplicht een borg te betalen aan Troostwijk Deutschland over hun totale aankoop. Deze borg wordt berekend op basis van het btw-tarief dat geldt in de Bondsrepubliek Duitsland. Na bevestiging dat het gekochte perceel de EU heeft verlaten, wordt de borg teruggegeven aan de koper:
• EU-kopers moeten een voltooide bevestiging van succes invullen [download de sjabloon "Template_Intra-Community Supply (DE-EN)" bijgevoegd] aan Troostwijk, Duitsland, en de borg terugbetalen aan export.de@troostwijkauctions.com om een terugbetaling te ontvangen.
• Niet-EU-kopers moeten een kopie van de elektronische exportverklaring (EX-A met MRN - alleen ter verificatie) of, als de waarde van de goederen lager is, een voltooide exportverklaring met een stempel van het EU-grensdouanekantoor naar export.de@troostwijkauctions.com sturen om de borg terug te krijgen.
