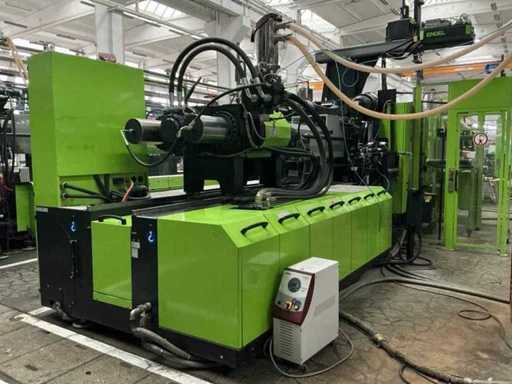

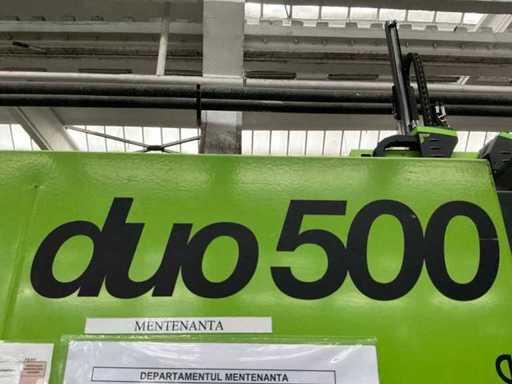

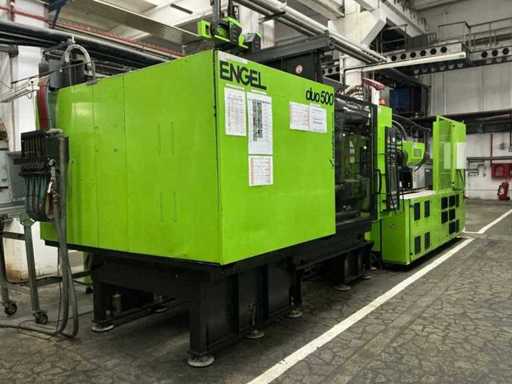

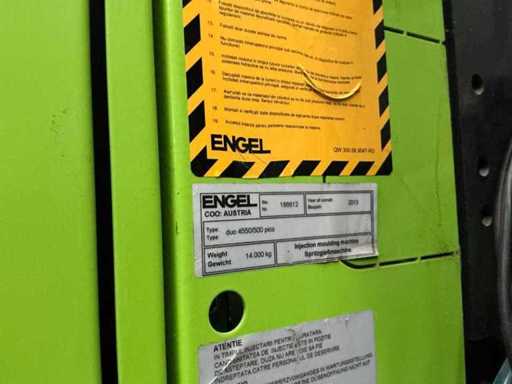

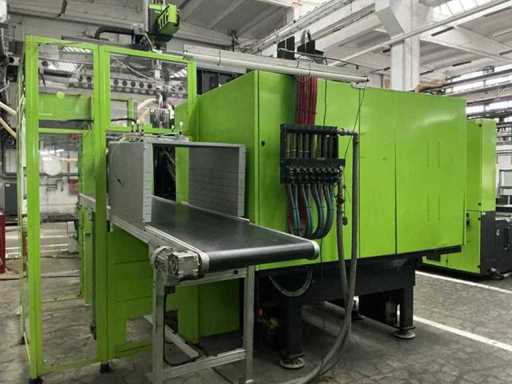

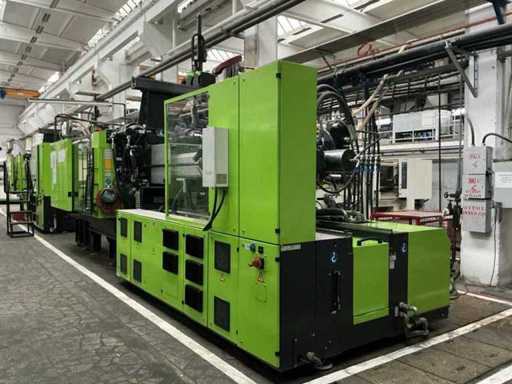

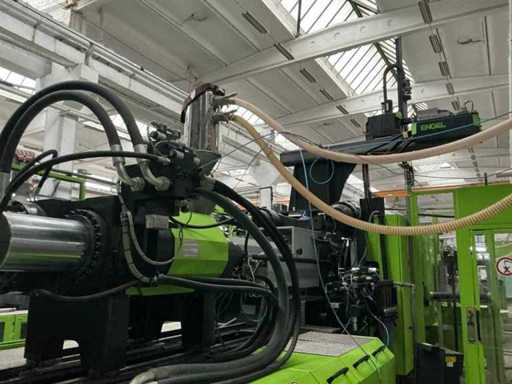

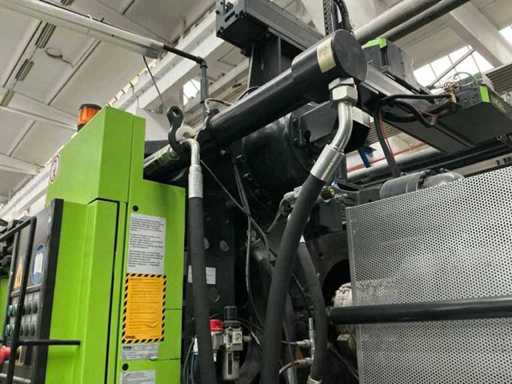

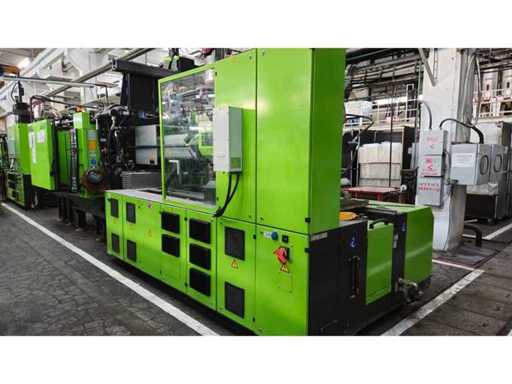

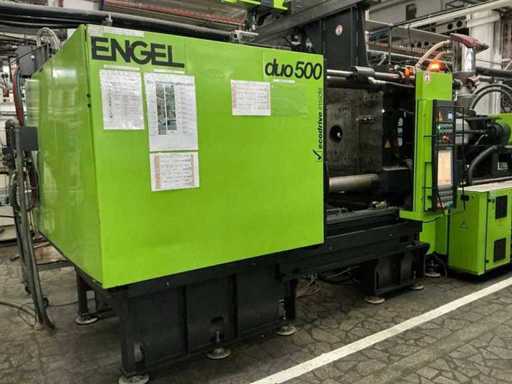

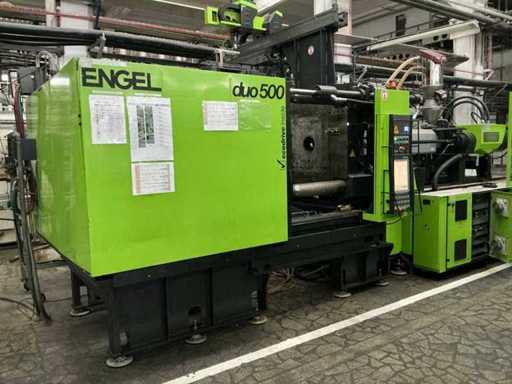

ENGEL - Duo 4550/500 Pico - Maszyna do formowania wtryskowego - 2013

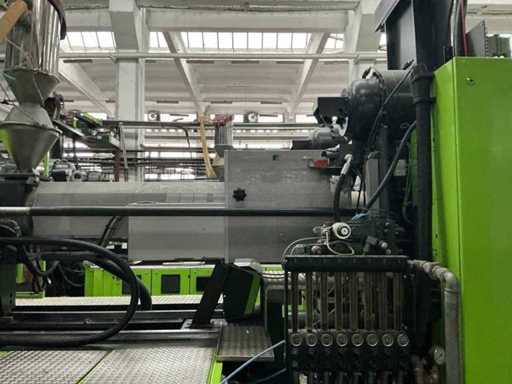

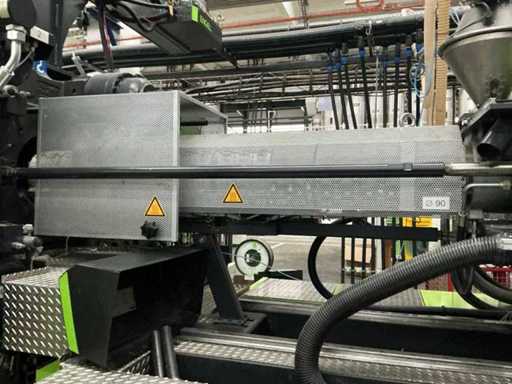

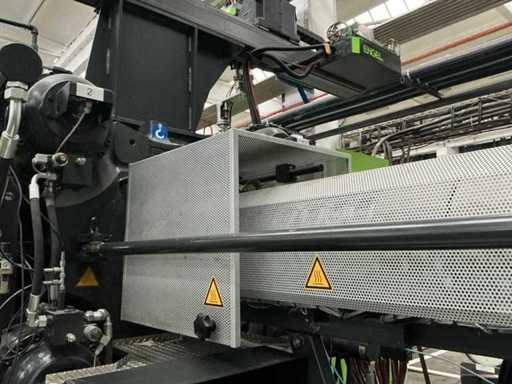

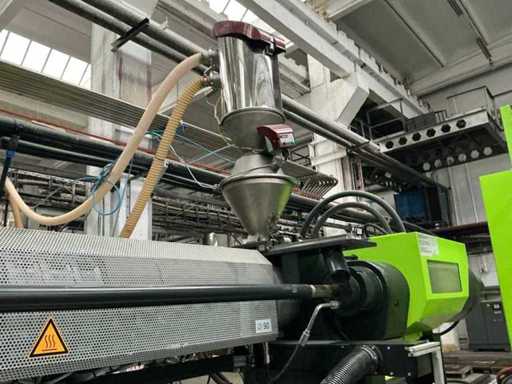

Silnik jednostki wtryskowej
nie działa Średnica: 65 mm
Objętość wtrysku: ok. 1 025 cm³
Ciśnienie wtryskowe: do 1800 barów
Szybkość wtrysku: ok. 450 cm³/s
Pojemność plastyfikacji: ok. 80 g/s (PS)
Siła kontaktowa dyszy: 100 kN

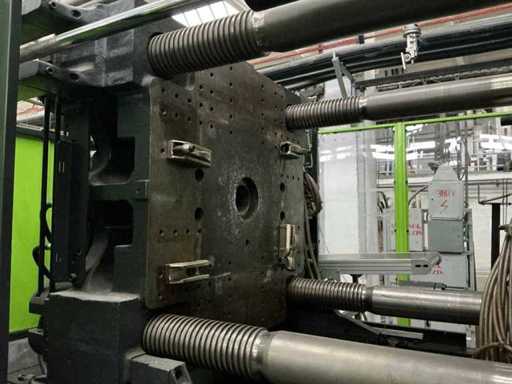

Jednostka
zaciskowa Siła zaciskowa: 5 000 kN (500 t)
System zaciskowy: Dwupłytowy projekt

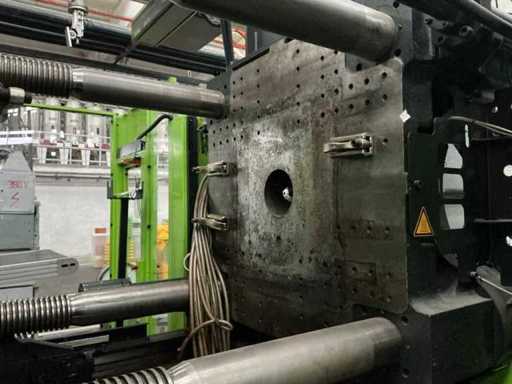

ENGEL Duo Rozmiar płyty (H × V): ok. 1 300 × 1 200 mm
Skok otwierania formy: 800 mm
Maksymalny otwór światła dziennego: ok. 1 400 mm
Minimalna wysokość formy: 400 mm
Skok wyrzutnika: 200 mm
Siła wyrzutu (przednie / tył): 90 / 60 kN

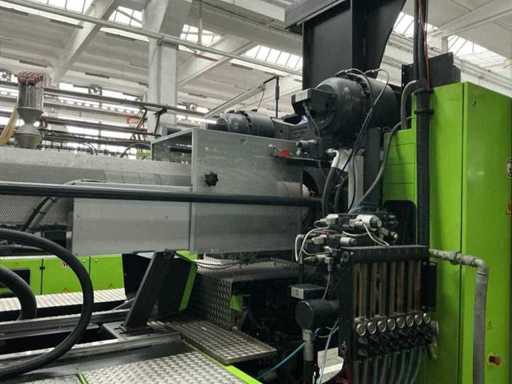

Napęd i sterowanie
Typ napędu: Serwo-hydrauliczny (ecodrive wewnątrz)
Ciśnienie w układzie hydraulicznym: do 160 barów
Moc silnika pompy: 37 kW
Całkowita moc zainstalowana: ok. 55 kW
Zasilacz: 400 V / 50 Hz / 3-fazowy

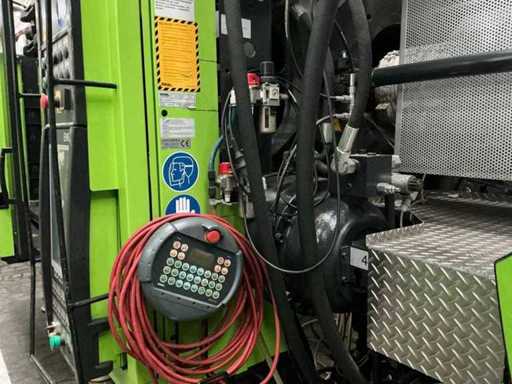

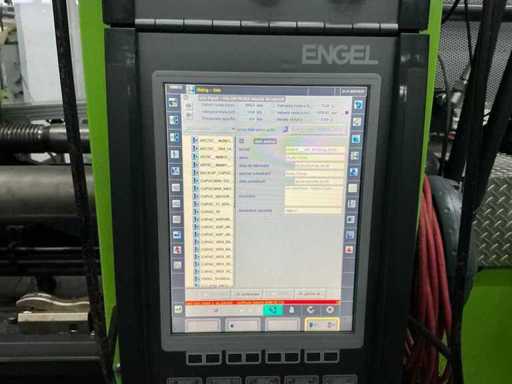

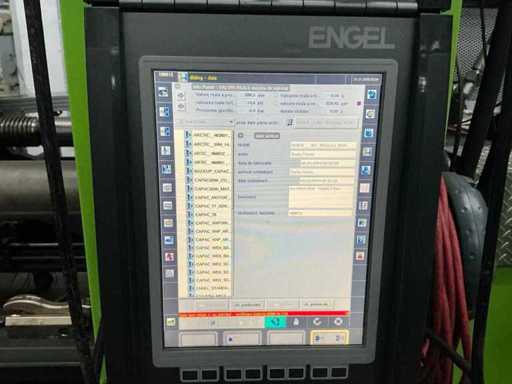

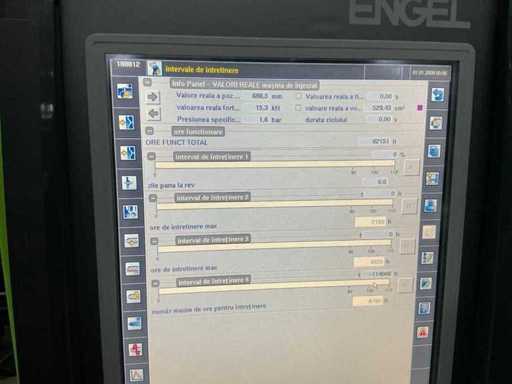

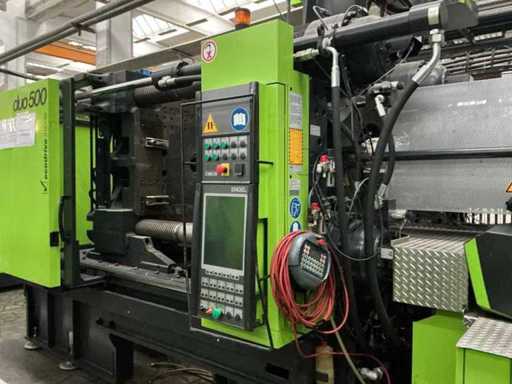

System sterowania: Sterowanie
ekranem dotykowym ENGEL CC300
Wyposażenie / Funkcje
System zaciskowy: Konstrukcja z dwoma płytami dla wysokiej sztywności i efektywności
przestrzeni Efektywność energetyczna: Wewnątrz system
serwo-hydrauliczny ecodrive Kontrola procesów: System
sterowania w czasie rzeczywistym CC300 Smarowanie: centralny system
smarowania Bezpieczeństwo: Drzwi bezpieczeństwa z blokadami po stronie
operatora i serwisu
Zaprojektowany do precyzyjnych form średnich i dużych, odpowiedni do produkcji przemysłowej i motoryzacyjnej.

Masa własna: ok. 14 000 kg
Wymiary (L × W × O) około 7 500 × 2 100 × 2 600 mm
