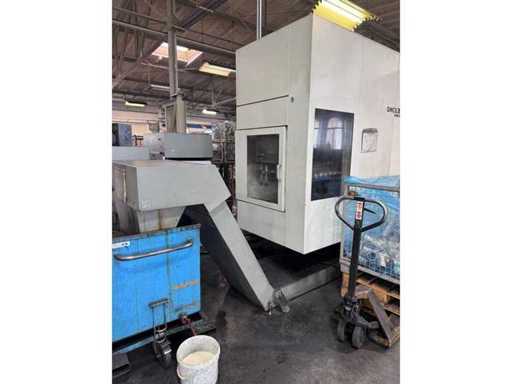

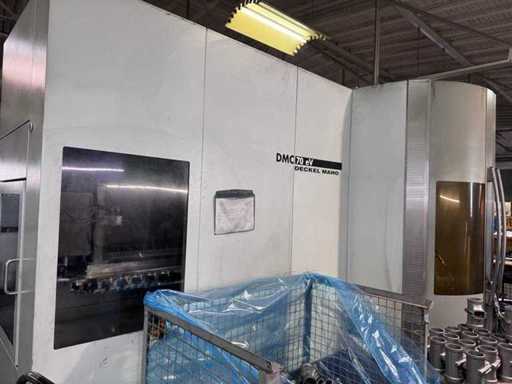

5-osiowe centrum obróbki Deckel Maho DMC 70 evo

Sterowanie: Heidenhain Mill Plus

Wymiana wrzeciona w 2022 roku! Szerokość maszyny bez zmiany palet ok. 2550 mm
Napęd
główny Wrzeciono
silnika serwosilnika AC Prędkość nieskończenie programowalna 20–18 000 obr./min
Prędkość ustawienia 20–800 min-1
Moc silnika i moment obrotowy zgodnie z diagramem
wydajności
Napęd
podawający Silniki serwoprzemienne dla osi X/Y/Z
Nieskończenie zmienne zasilanie do 20 000 mm/min
Szybki obrót X/Y/Z 50 m/min
Praca rozstawowa 20–2000 mm/min
Jednostka wejściowa 0,01 mm

System
pomiaru przemieszczenia Rozdzielczość X/Y/Z 0,001 mm
Tolerancja położenia 0,010 mm


Przestrzeń robocza Skok X 750 mm
Skok Y 600 mm
Skok Z 520 mm

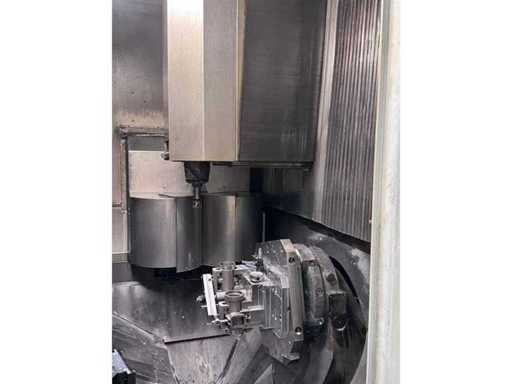

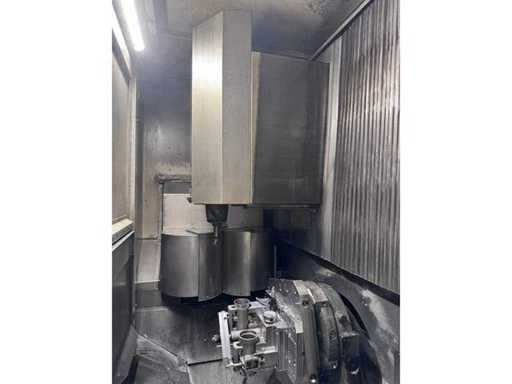

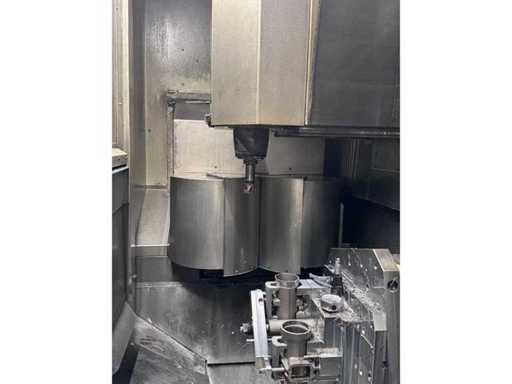

Wrzeciono
robocze Uchwyt na narzędzia SK 40 DIN 69871 A
Zaciskanie narzędzi hydrauliczno-mechaniczne

Zmieniacz
narzędzi Magazyn mieści: 92
miejsca Maksymalna długość narzędzia 315 mm
Maksymalna masa narzędzia 6 kg
Magazynek o masie całkowitej 270 kg

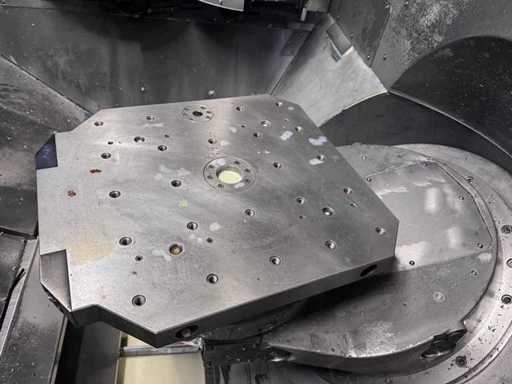

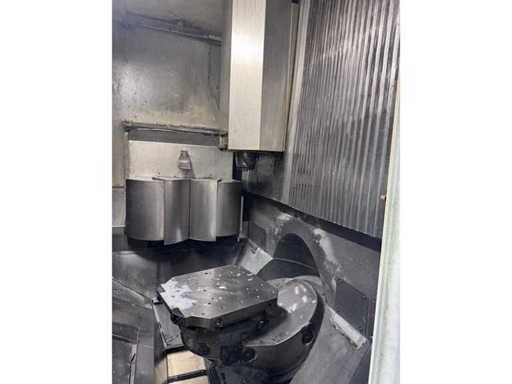

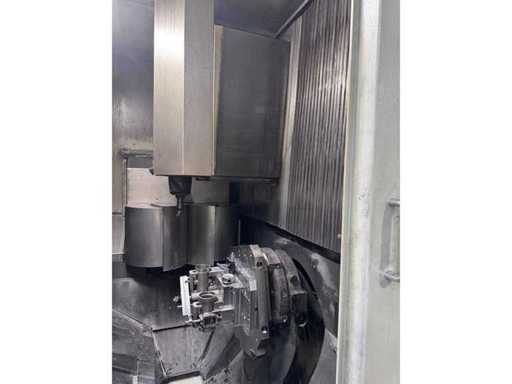

Stół
roboczy Stół obrotowy NC z osią
obrotową Powierzchnia zaciskowa 500 × 500 mm
Zakres obrotu 180°
Maksymalny ładunek: 250 kg
Średnica obrabianego elementu maks. 628 mm, wysokość 500 mm

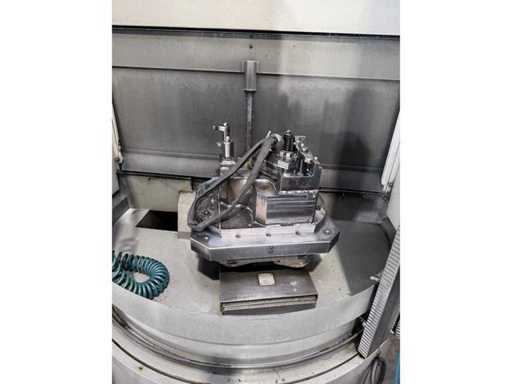

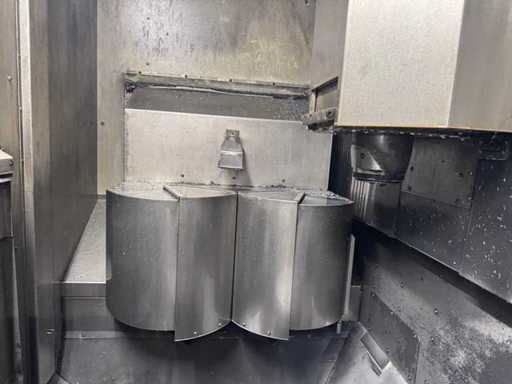

Zmiana
palet 2 palety z perforowaną siatką
Ruch obrotowy o 180°
Dopuszczalne obciążenie do 500 kg

Połączenie sieciowe 3N PE 400/230 V 50/60 Hz
Prąd znamionowy 82 A, zużycie energii 57 kVA
Maksymalnie 100 A
przed zapaleniem
Pneumatyka
Sprężone powietrze 5,5–8 barów, filtr 50 μm
Zapotrzebowanie na powietrze 50 m³/h + 25 m³/h do

Dalsze dane techniczne znajdują się w załączonym pliku pdf
