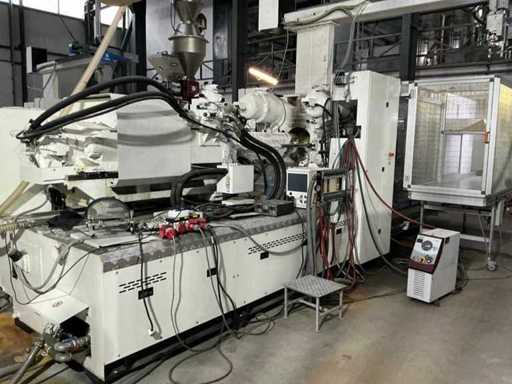

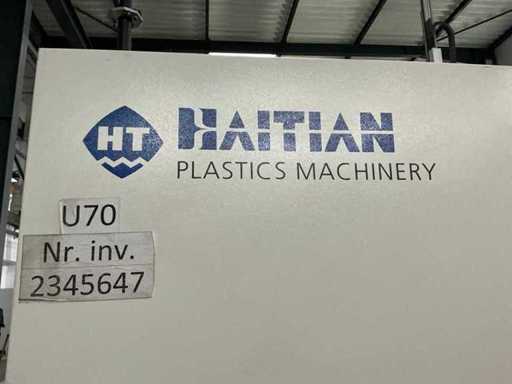

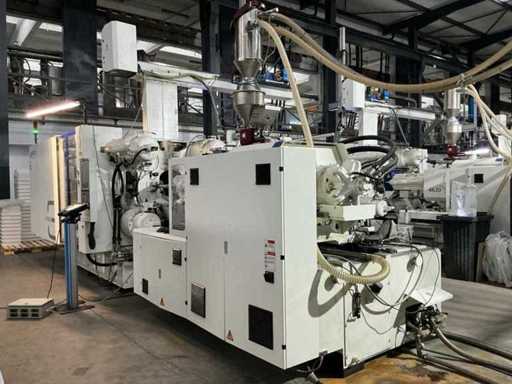

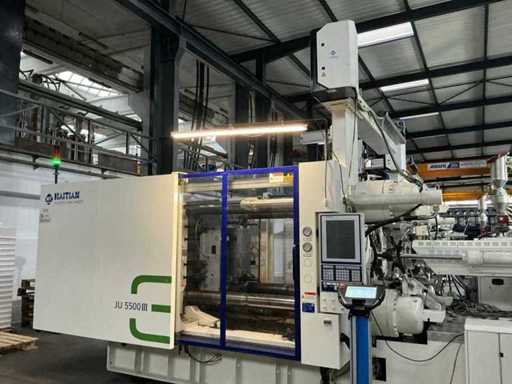

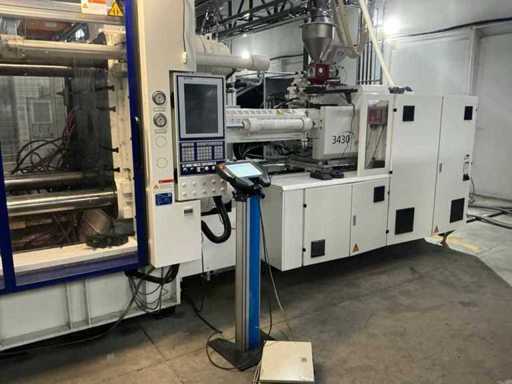

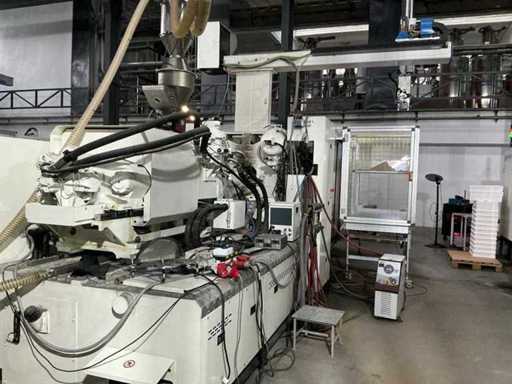

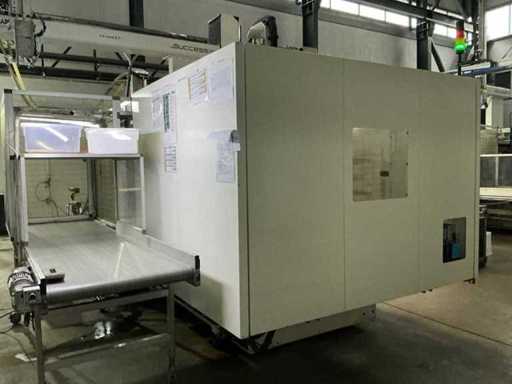

HAITIAN - Jupiter III JU5500III/3430 - Macchina per lo stampaggio a iniezione - 2021

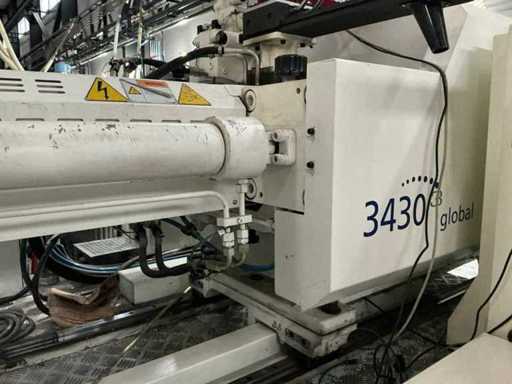

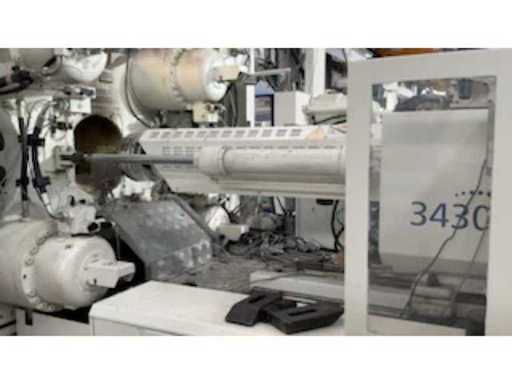

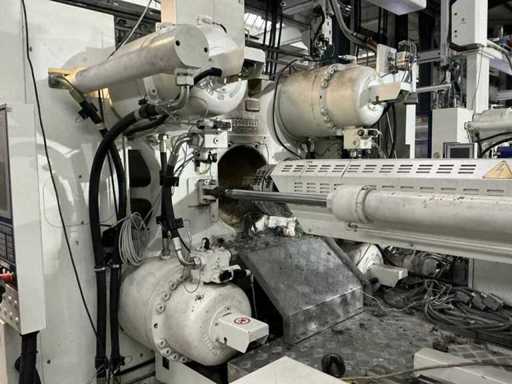

Unità
di iniezione Diametro della vite: 80 mm
Volume di iniezione: circa 1.600 cm³
Pressione di iniezione: fino a 2.100 bar
Tasso di iniezione: circa 480 cm³/s
Capacità di plastificazione: circa 100 g/s (PS)
Rapporto L/D delle viti: 22:1
Forza di contatto dell'ugello: 150 kN

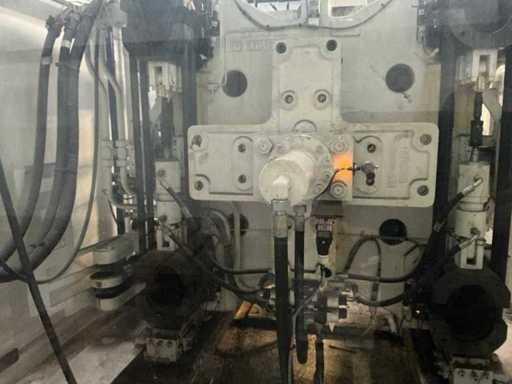

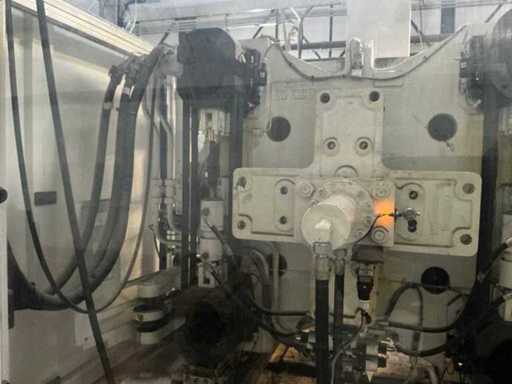

Unità

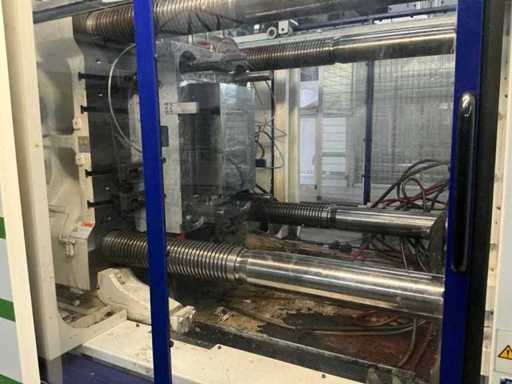

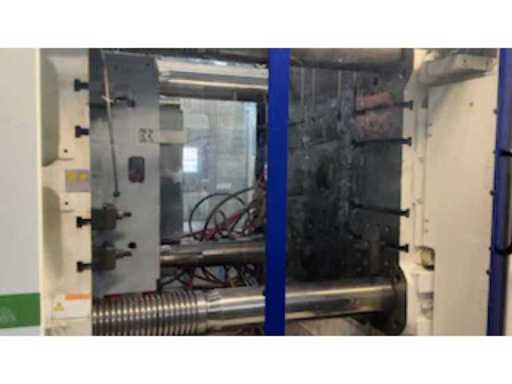

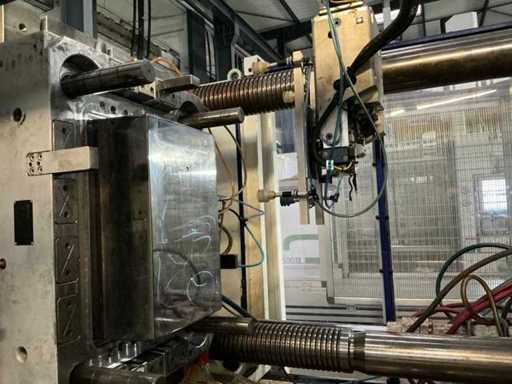

di Clamp Forza di serraggio: 5.500 kN (550 t)
Sistema di clampaggio: Design a due piastre (serie Jupiter III)
Dimensione del piatto (H × V): circa 1.250 × 1.150 mm
Corsa di apertura dello stampo: 1.050 mm
Apertura massima diurna: circa 1.950 mm
Altezza minima dello stampo: 450 mm
Corsa di espulsione: 200 mm
Forza di espulsione (anteriore / posteriore): 120 / 80 kN

Guida e Controllo

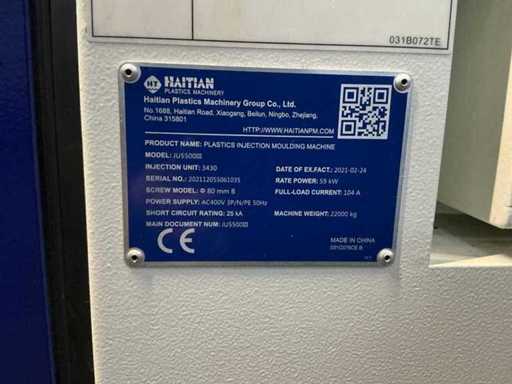

Tipo di motore: Servo-idraulico (a basso consumo energetico)
Potenza del motore principale: 59 kW
Corrente a pieno carico: 104 A
Potenza del cortocircuito: 25 kA
Alimentazione: 400 V / 50 Hz / trifase

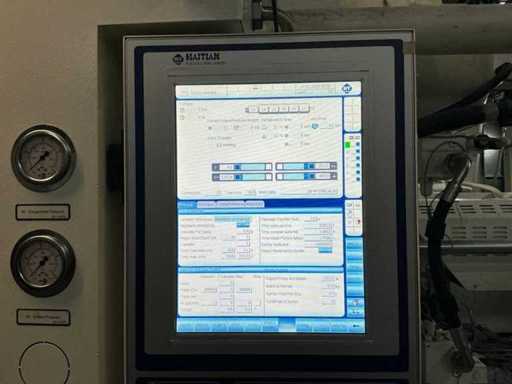

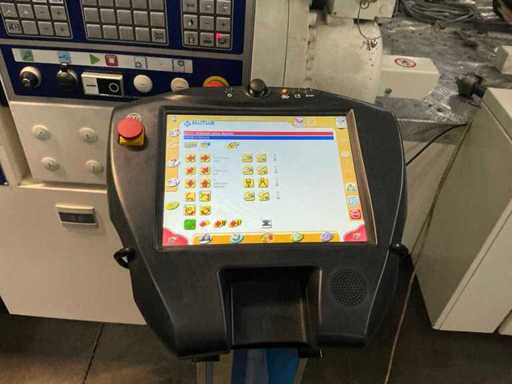

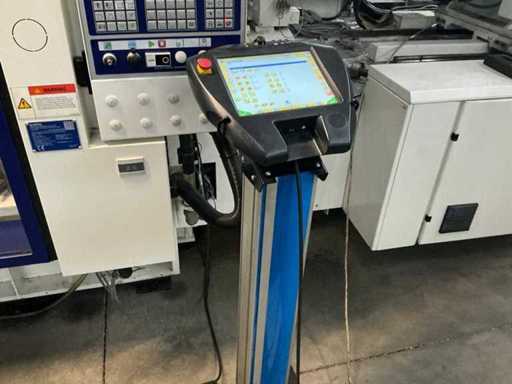

Sistema di Controllo: Controllo
touchscreen haitiano KEBA Equipaggiamento / Caratteristiche
Concetto di clamp: Sistema a due piastre per alta rigidità e ingombro
compatto Efficienza energetica: Azionamento servoidraulico per precisione e risparmio
energetico Dinamica dell'iniezione: Iniezione rapida per tempi
di ciclo ridotti Controllo: interfaccia KEBA con monitoraggio
completo del processo Idraulica: Circuiti integrati per estrazioni e
espulsori di nuclei Osservazioni:
Ideale per grandi modanature automobilistiche, tecniche e industriali.
Massa propria: circa 22.000 kg
Dimensioni (L × L × H): circa 8.000 × 2.200 × 2.800 mm
