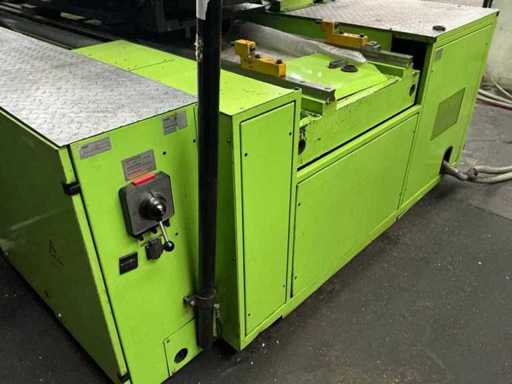

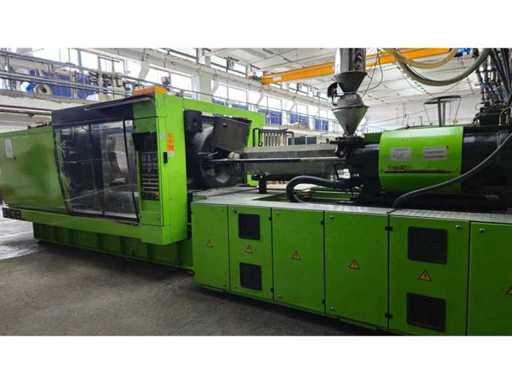

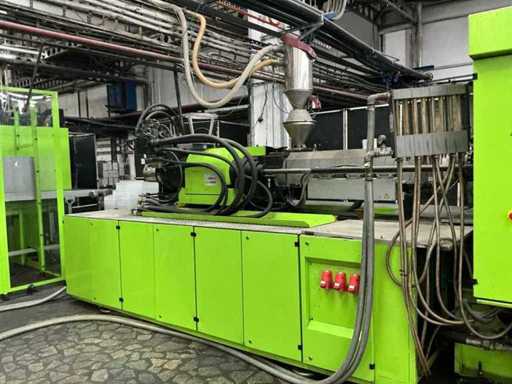

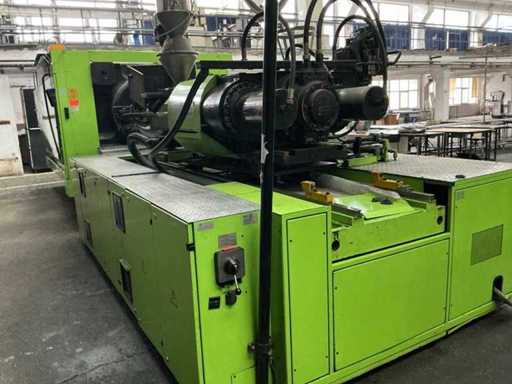

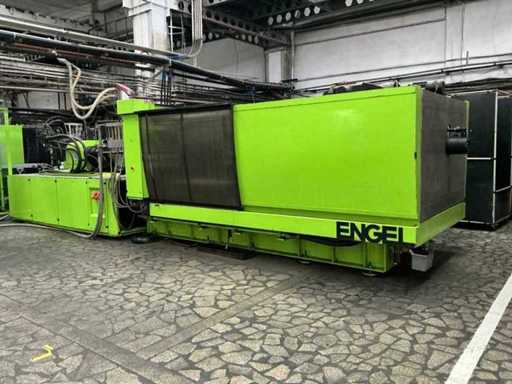

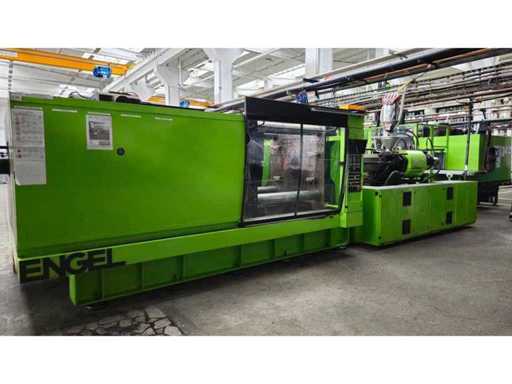

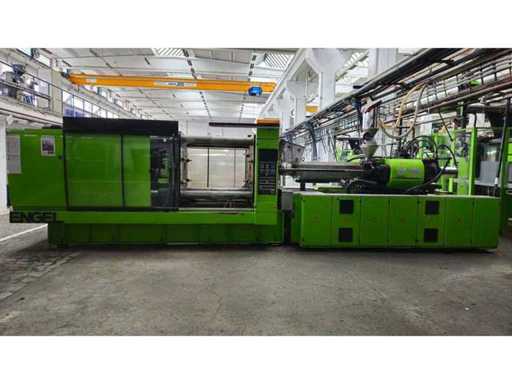

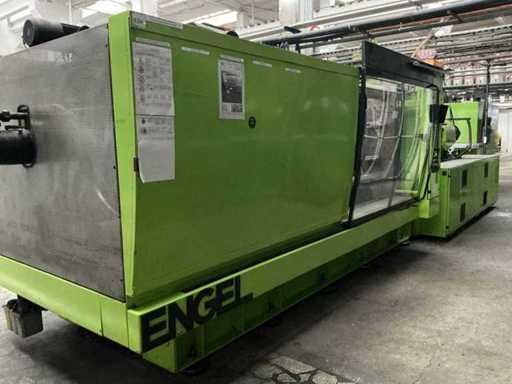

ENGEL - Duo 3550/550 Tech - Macchina per stampaggio a iniezione - 1998

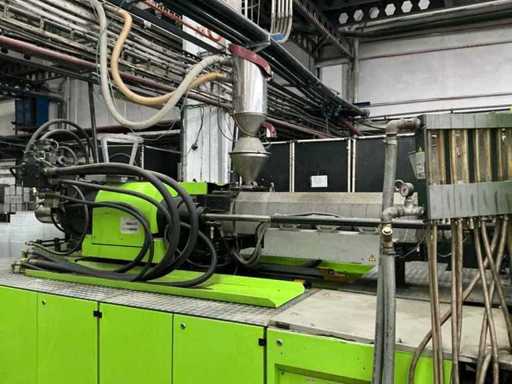

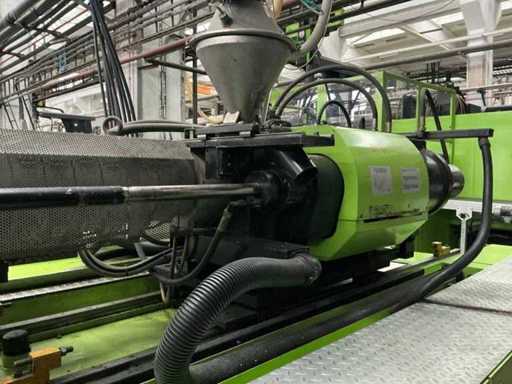

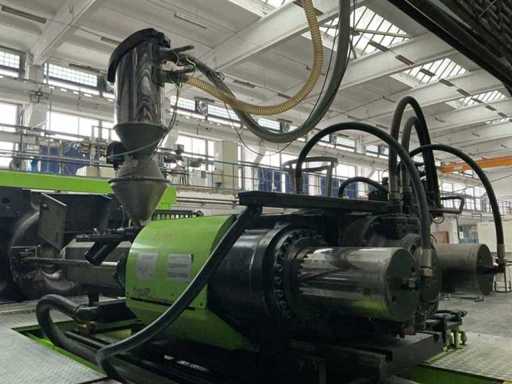

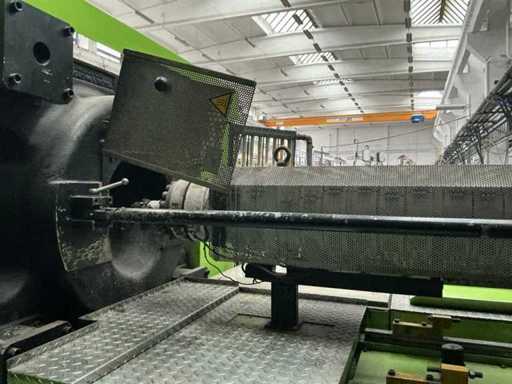

Unità
di iniezione Diametro della vite: 65 mm
Volume di iniezione: circa 1.075 cm³
Pressione di iniezione: fino a 1.750 bar
Tasso di iniezione: circa 400 cm³/s
Capacità di plastificazione: circa 85 g/s (PS)
Forza di contatto dell'ugello: 110 kN

Unità
di Clamp Forza di serraggio: 5.500 kN (550 t)
Sistema di clampaggio: Progetto

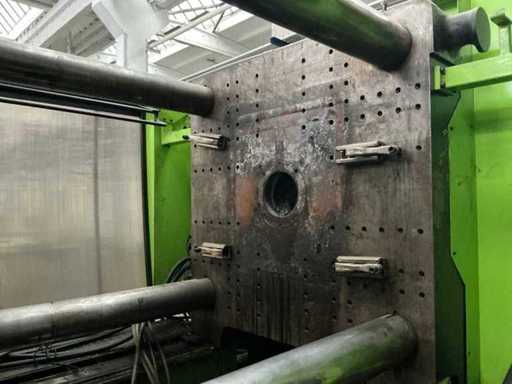

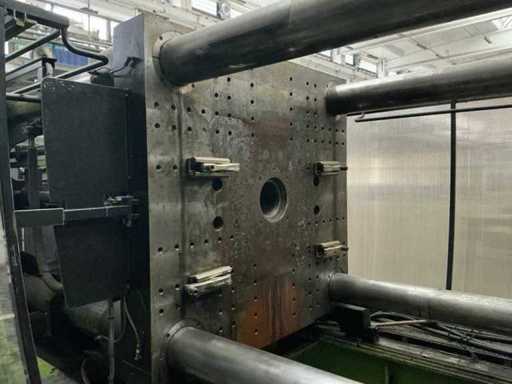

ENGEL Duo a due piastre Dimensione del piatto (H × V): circa 1.350 × 1.300 mm
Corsa di apertura dello stampo: 850 mm
Apertura massima diurna: circa 1.450 mm
Altezza minima dello stampo: 400 mm
Corsa dell'espulsione: 220 mm
Forza di espulsione (trazione anteriore / posteriore): 95 / 65 kN

Guida e Controllo
Tipo di motore: Idraulico (generazione pre-ecodrive)
Pressione del sistema idraulico: fino a 160 bar
Potenza del motore della pompa: 45 kW
Potenza totale installata: circa 65 kW
Alimentazione: 400 V / 50 Hz / trifase

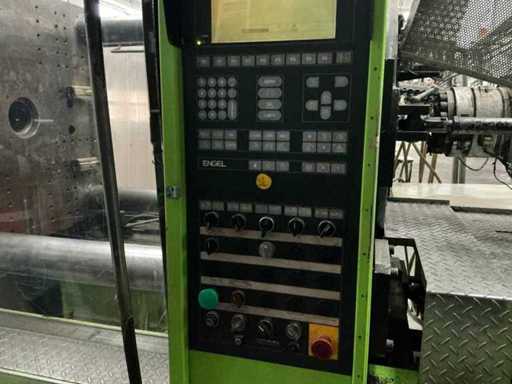

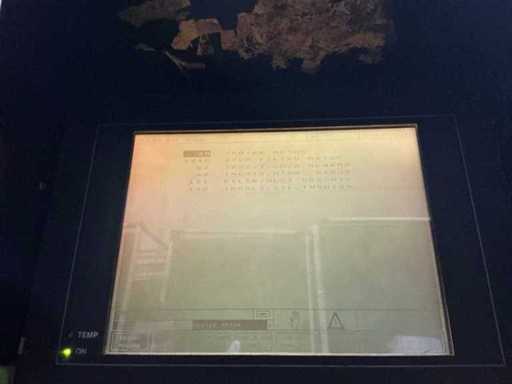

Sistema di Controllo: Pannello
di controllo digitale ENGEL EC88
Equipaggiamento / Caratteristiche
Sistema di clampaggio: Progettazione robusta a due piastre per alta rigidità e precisione
Area Platen: Grande superficie di platina per stampi
a più cavità o grandi dimensioni Concetto di guida: Sistema idraulico per un funzionamento
affidabile e fluido Lubrificazione: Sistema
di lubrificazione centrale Sicurezza: Doppie porte di sicurezza con blocchi
di blocco
Osservazioni:
Adatto per applicazioni automobilistiche, industriali e di produzione di imballaggi.

Massa propria: circa 20.000 kg
Dimensioni (L × L × H): circa 7.600 × 2.200 × 2.600 mm
