Leistungsumwandlungsset – Friem Netzteil

Anwendungsbereiche: Elektrolyse (Wasserstoff, Chlor), elektrochemische Prozesse, Metallurgie, Elektroextraktion und Hochstrom-Industriestromversorgungen.

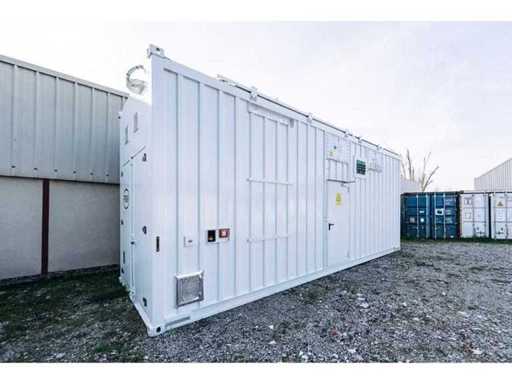

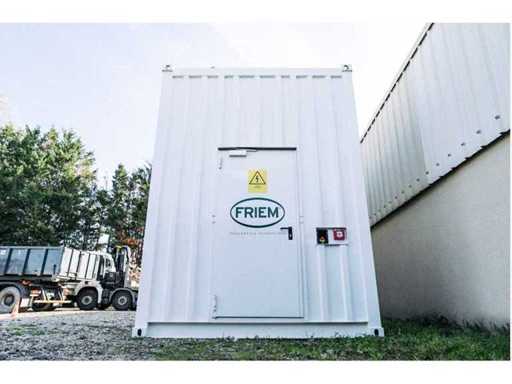

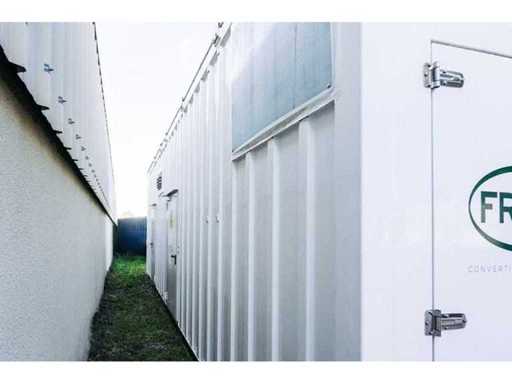

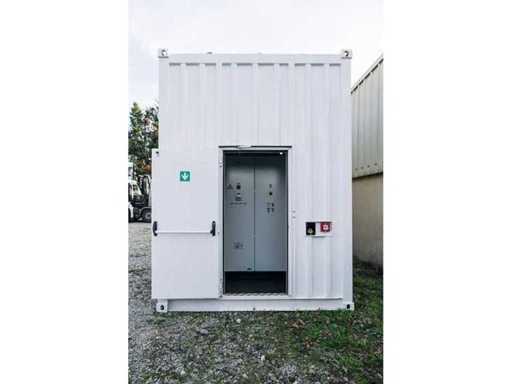

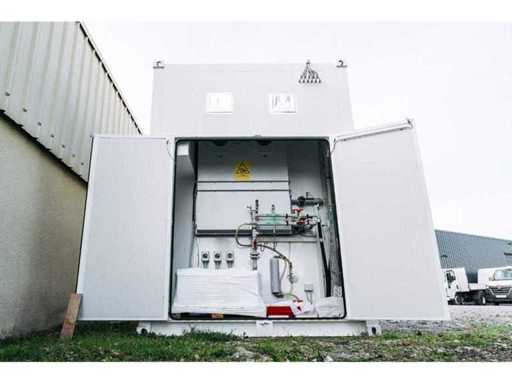

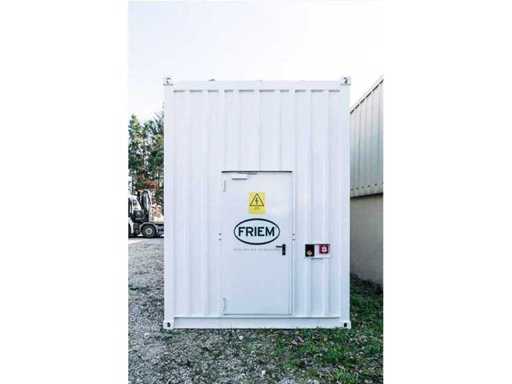

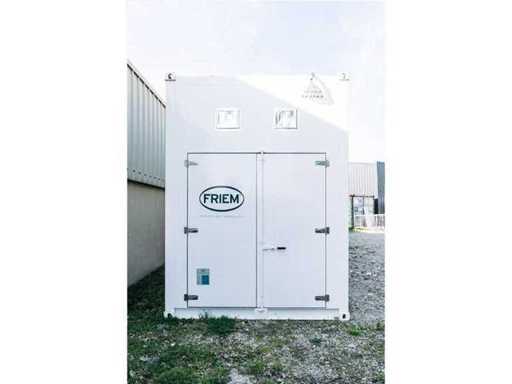

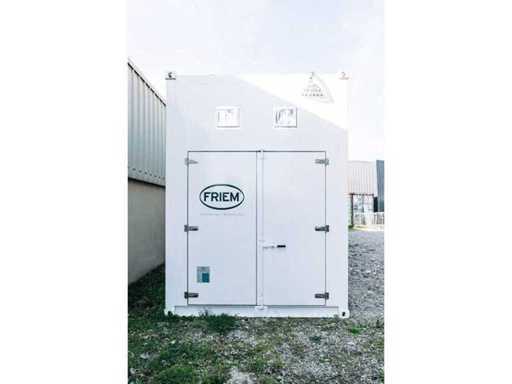

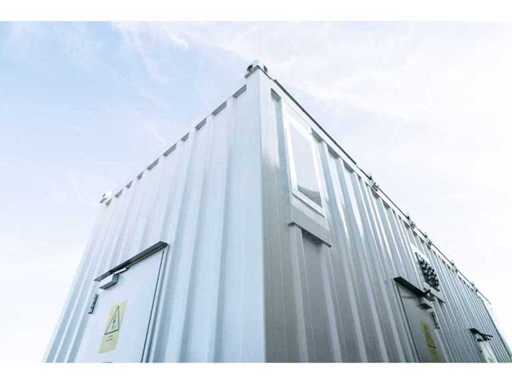

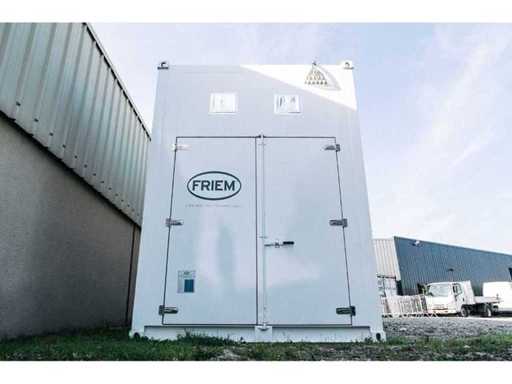

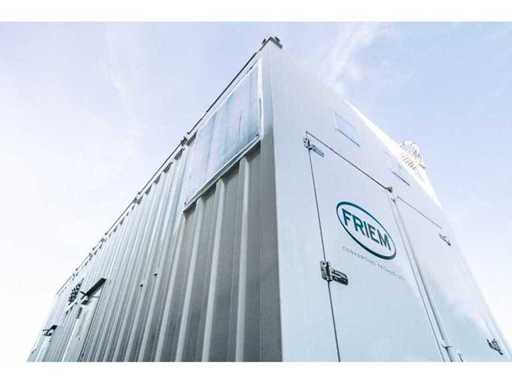

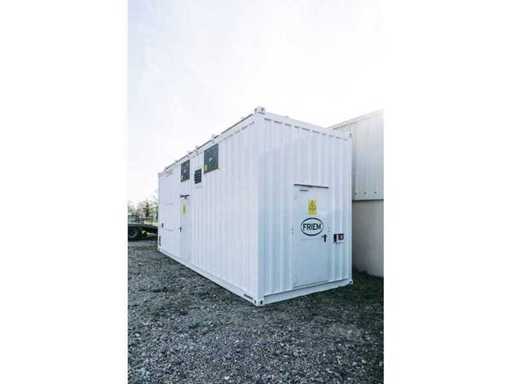

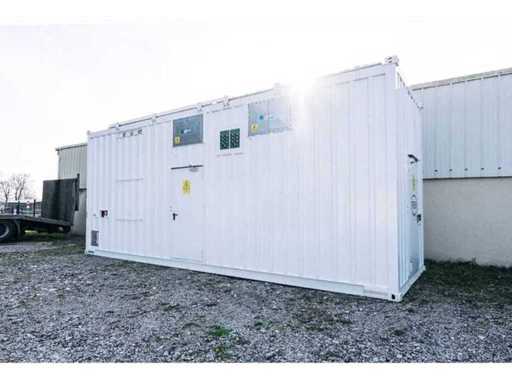

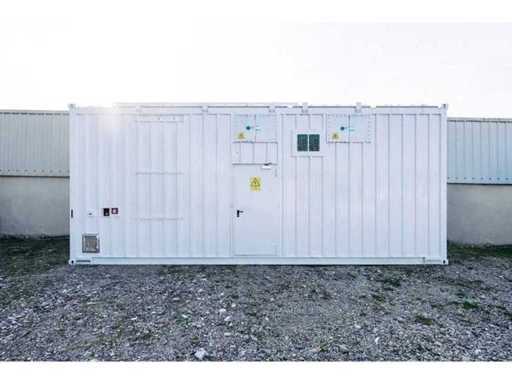

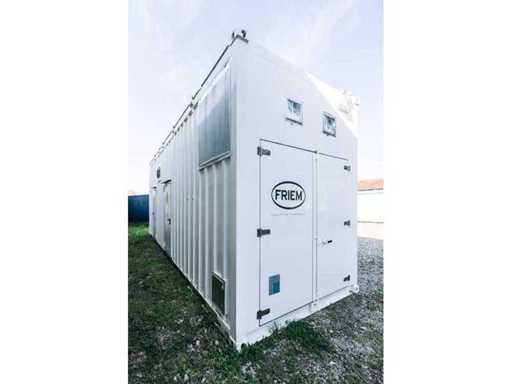

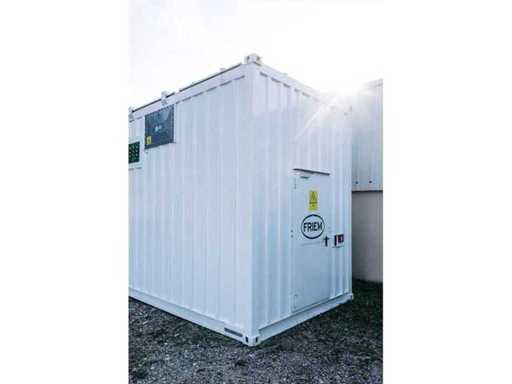

1. ISO 30" Plug-and-Play-Behälter (32.000 kg)
Abmessungen: L 9,20 m x B 3,0 m x H 3,95 m.

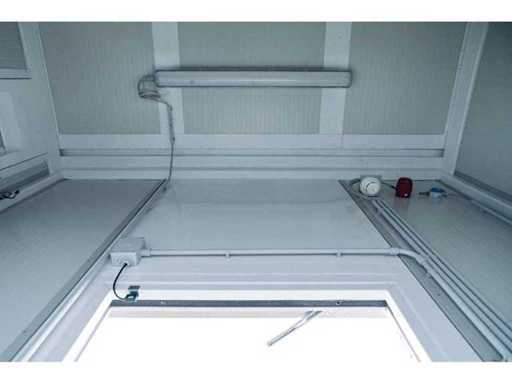

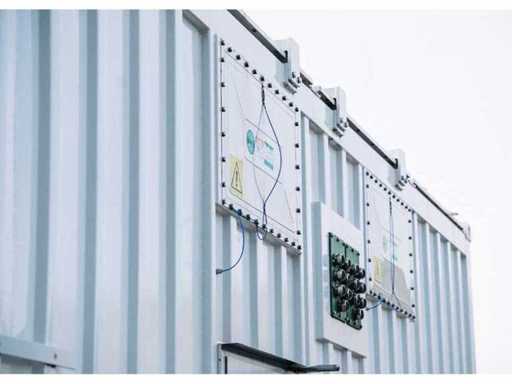

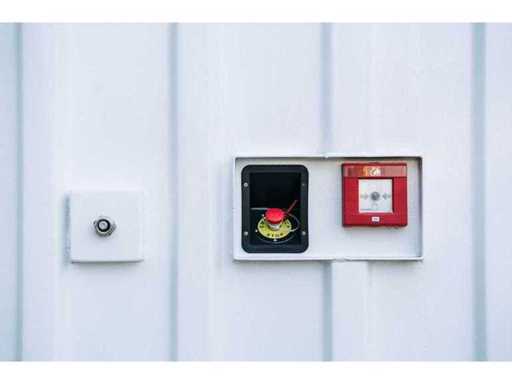

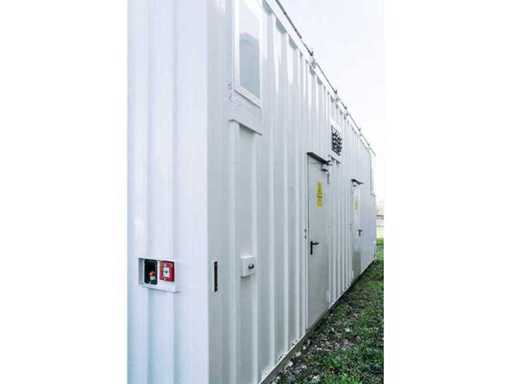

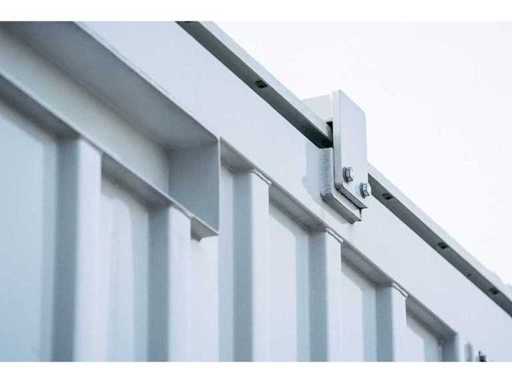

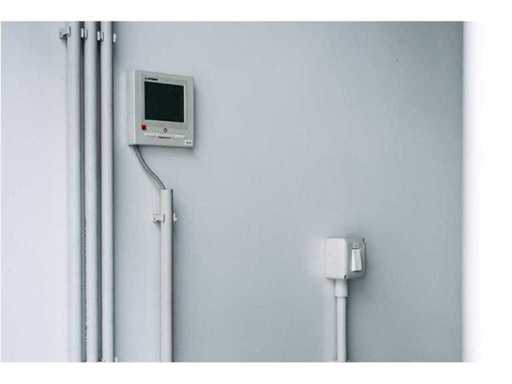

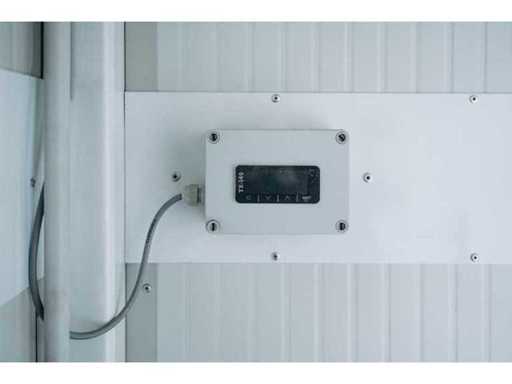

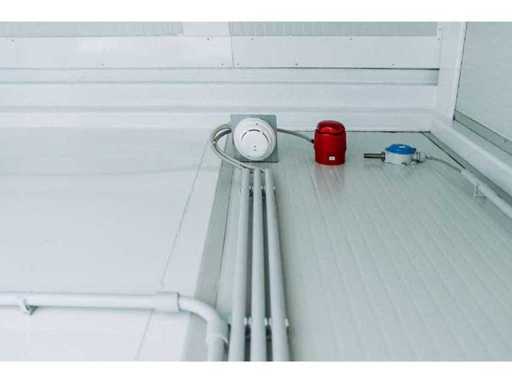

Vollständig isolierter und feuerfester Industriecontainer, unterteilt in 4 unabhängige Abteile mit Feuerschutztüren, Brandmeldesystem, Feuchtigkeitskontrolle und abnehmbarem Dach für die Kühlanlage.

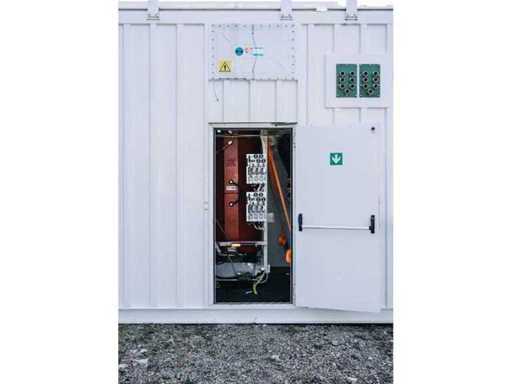

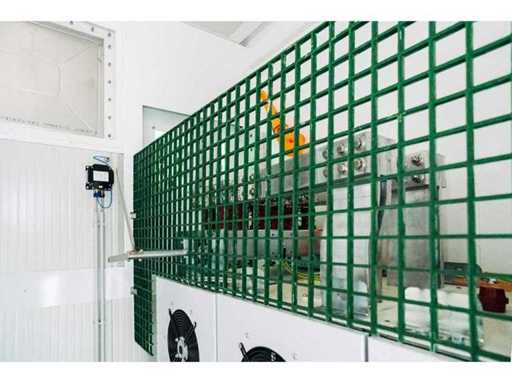

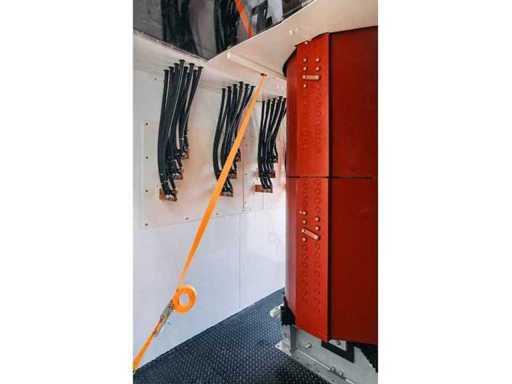

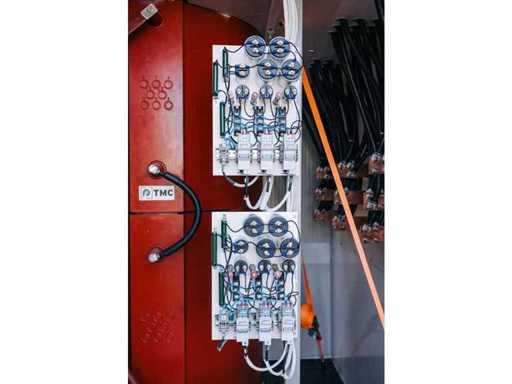

Transformatorabteil:

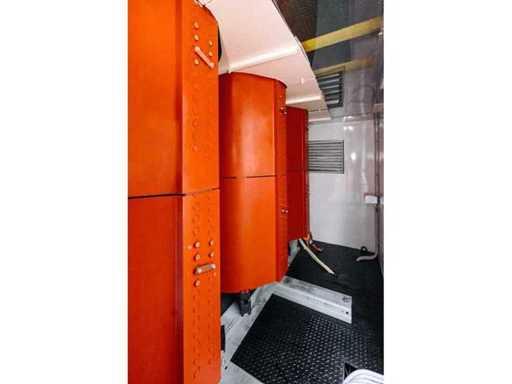

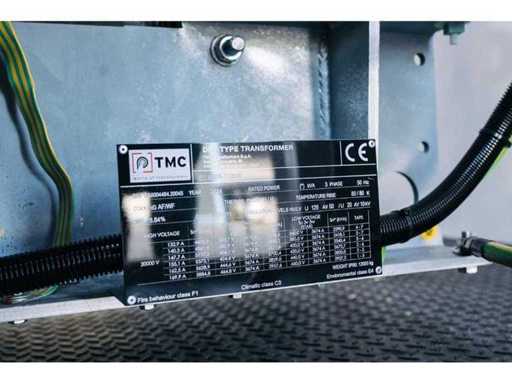

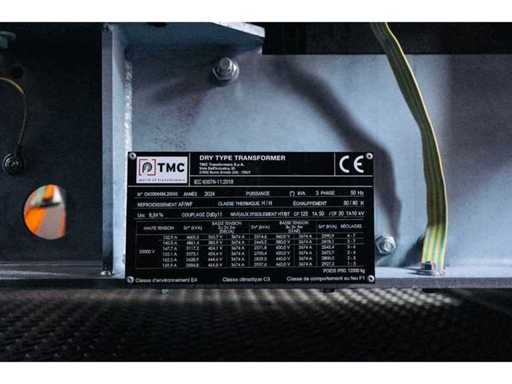

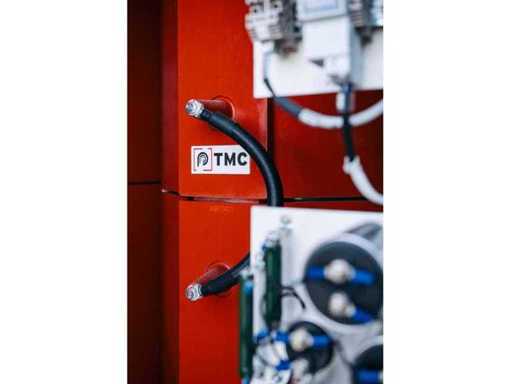

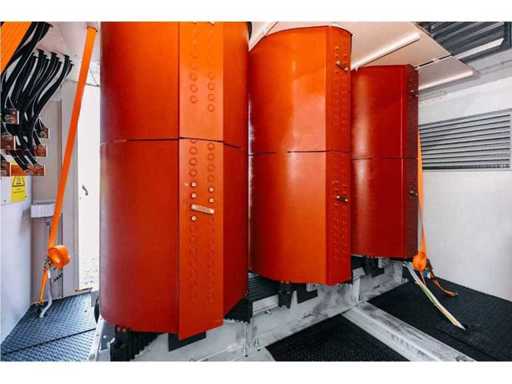

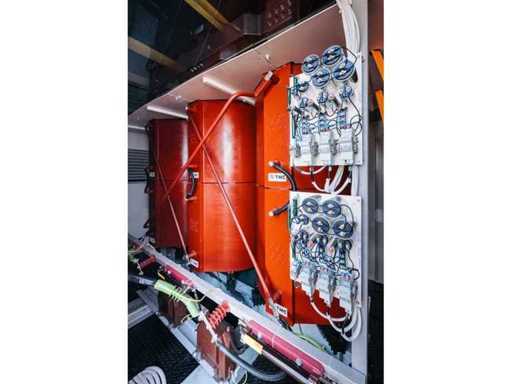

TMC 5000 kVA Trockentransformator, Dreiphasen-50 Hz (IEC 60076-11), Primärspannung 20 kV, Dd0y11-Kopplung, Sekundärspannung 360–460 V einstellbar.

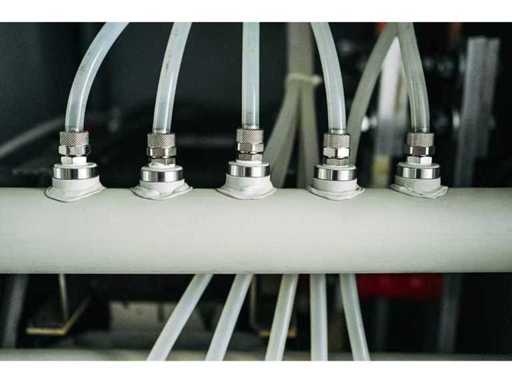

Luft-/Glykolwasserkühlung, Klasse E4/C3/F1, thermische Klasse H, Übertragung durch gekühlte Kupferstäbe, EGV-Rembe-Explosionsschutz.

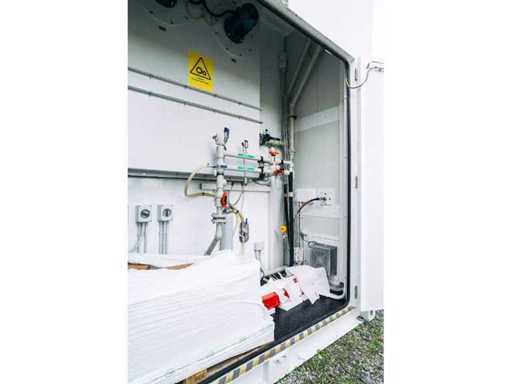

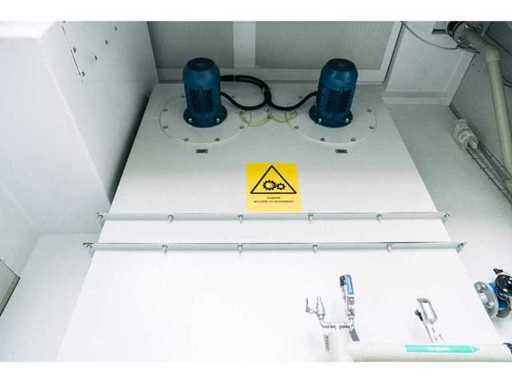

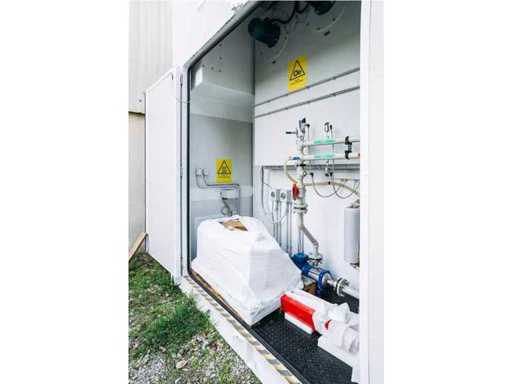

Kühlabteil:

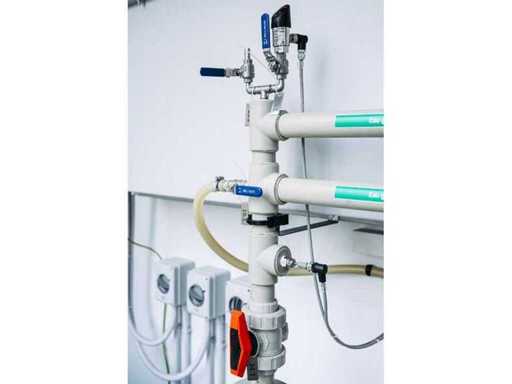

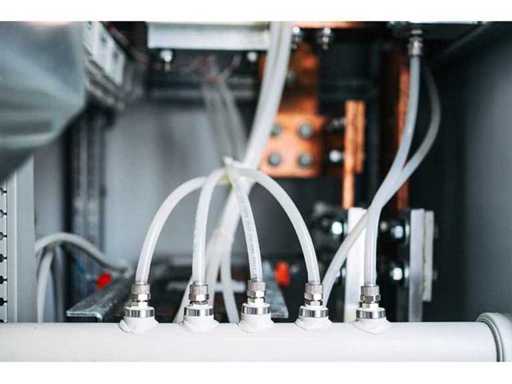

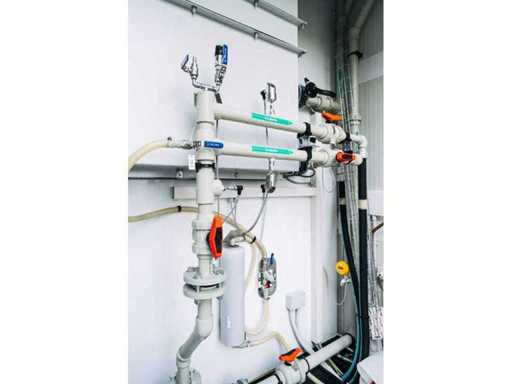

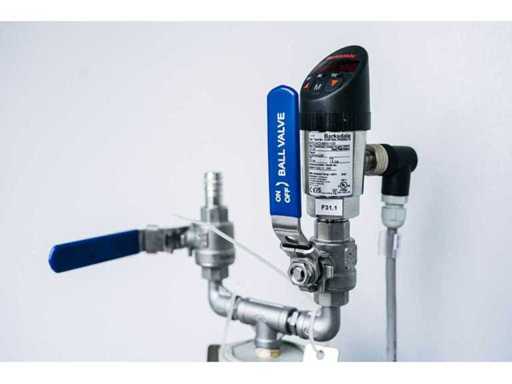

Erpressluftkühlung mit automatischem System von Glykolwasserpumpen in einem geschlossenen Kreislauf.

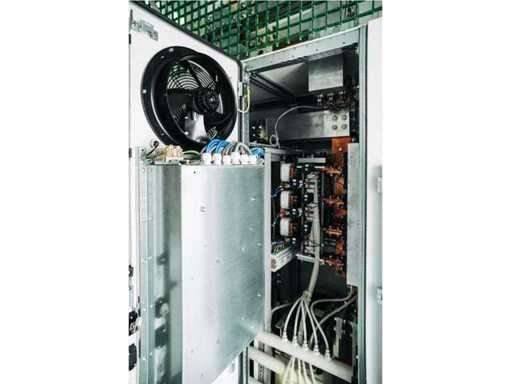

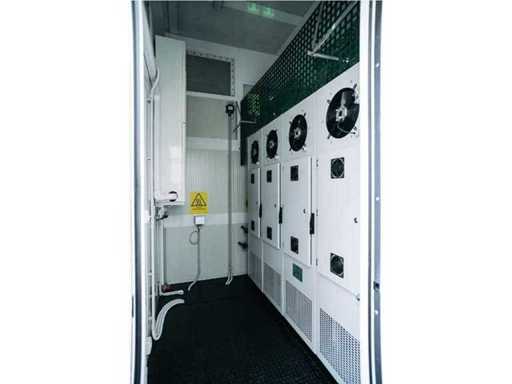

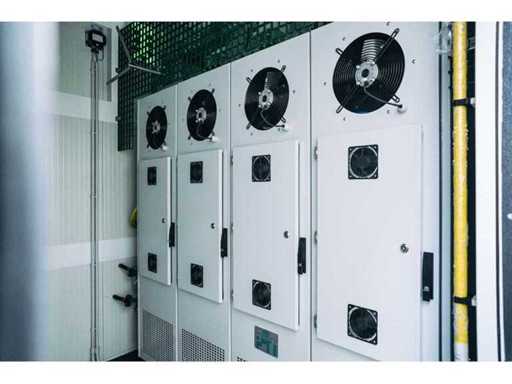

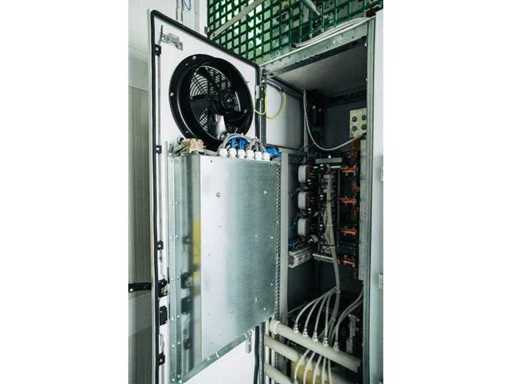

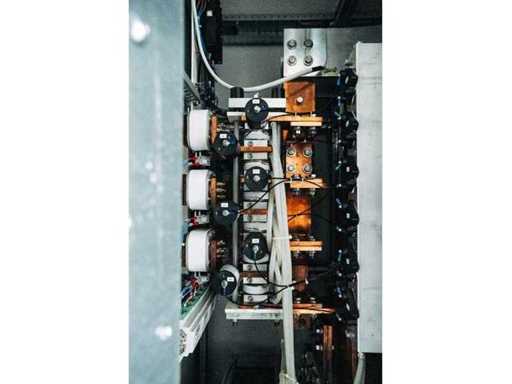

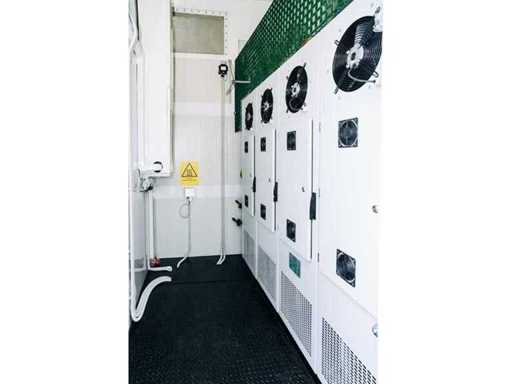

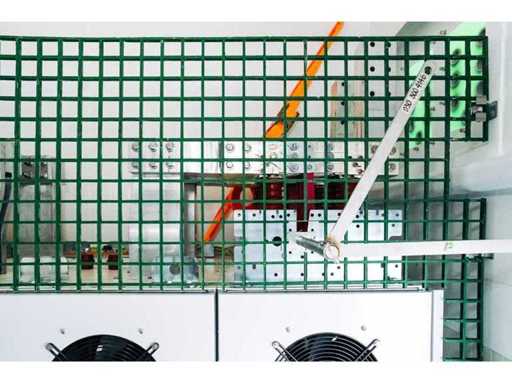

Gleichrichter-Kompartiment:

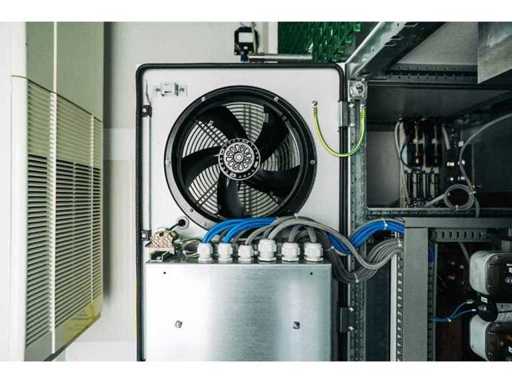

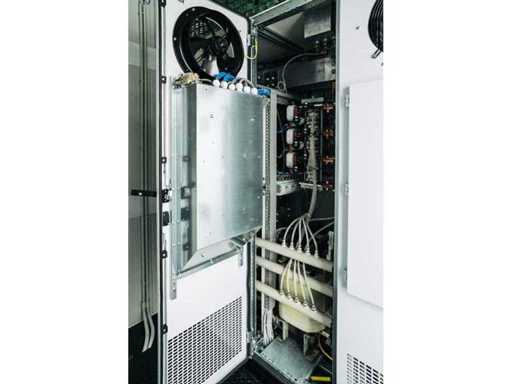

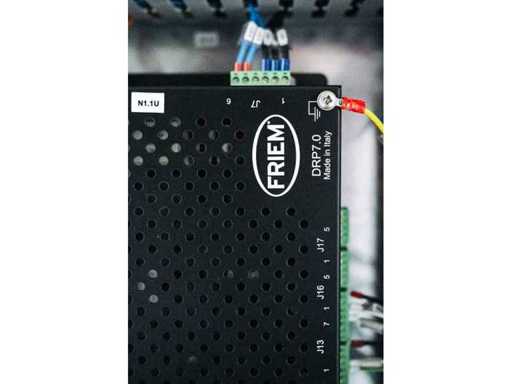

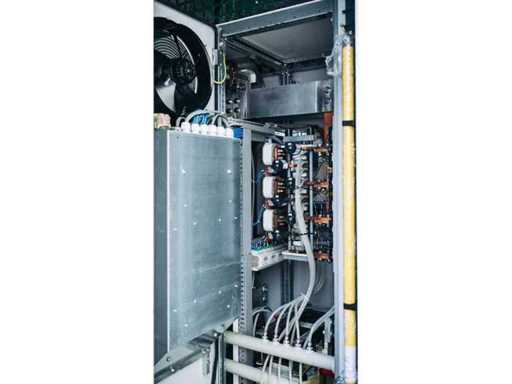

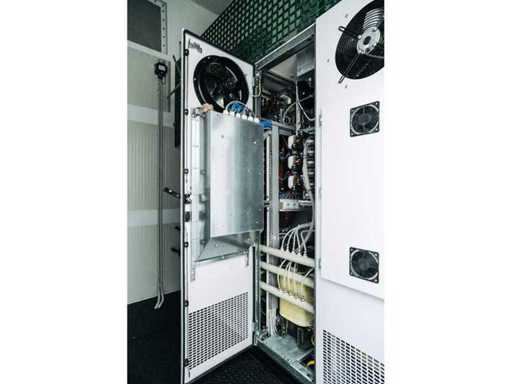

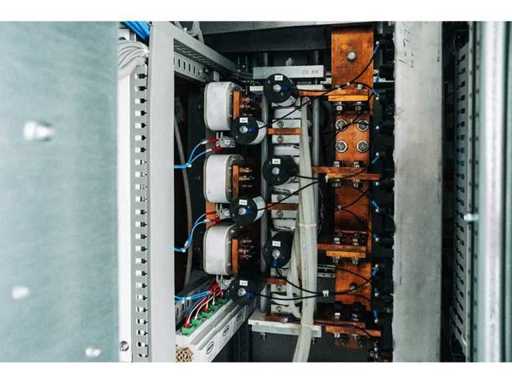

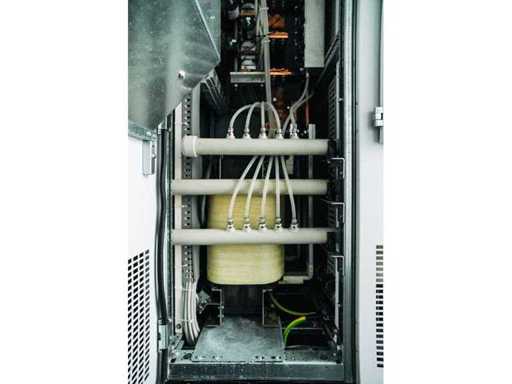

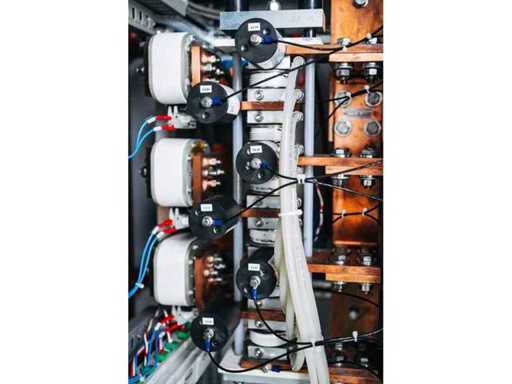

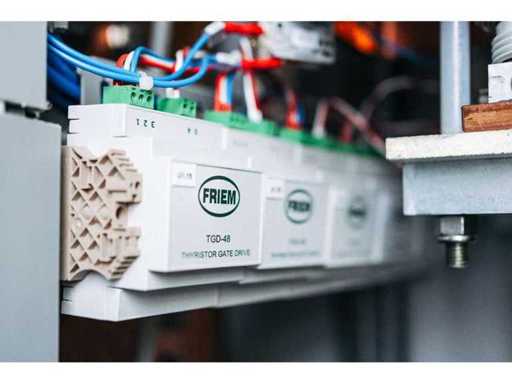

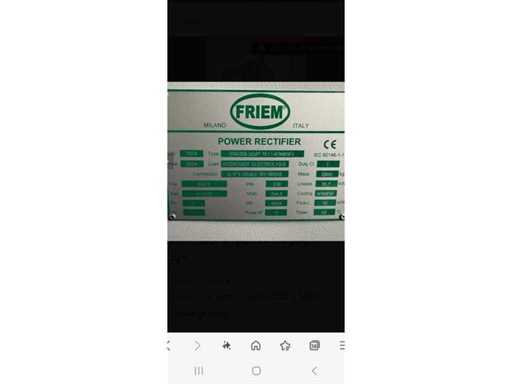

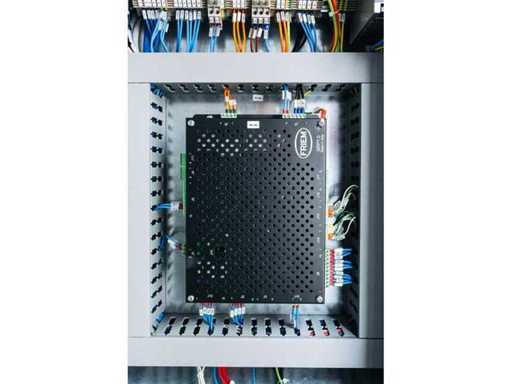

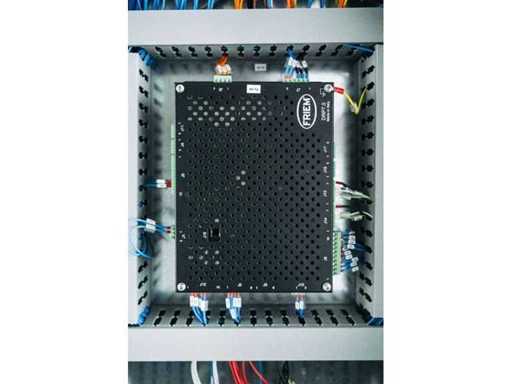

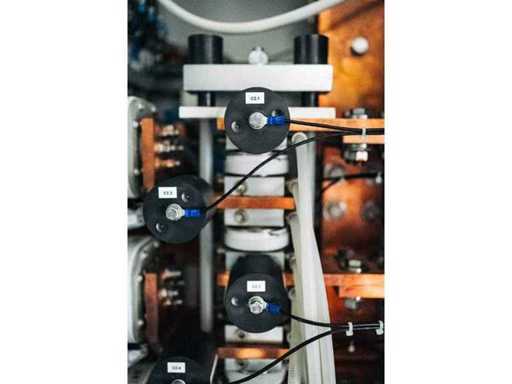

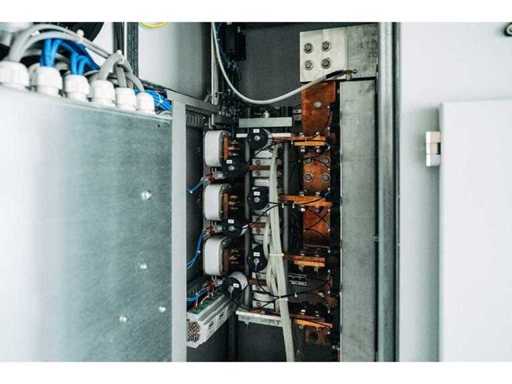

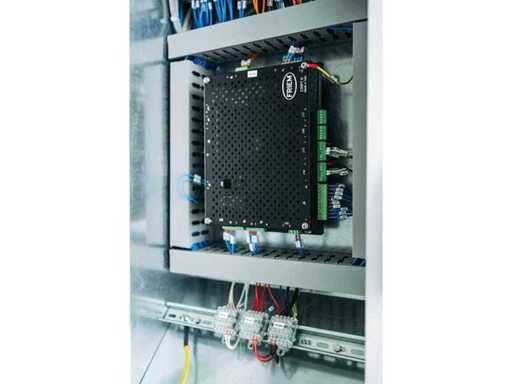

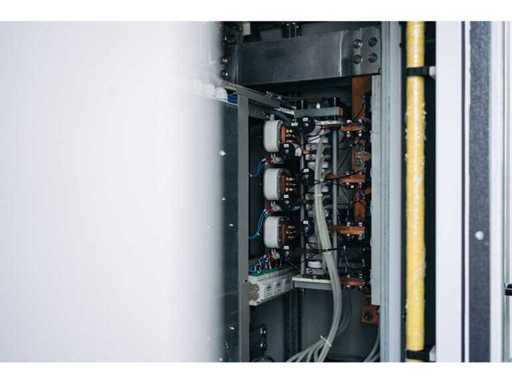

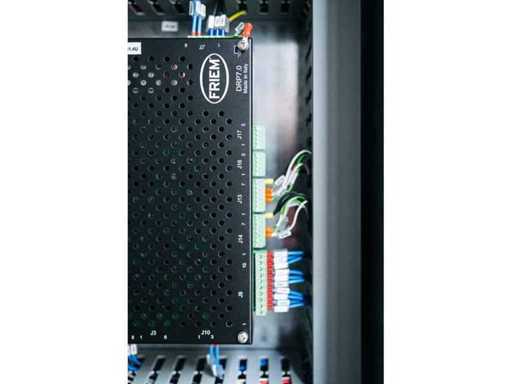

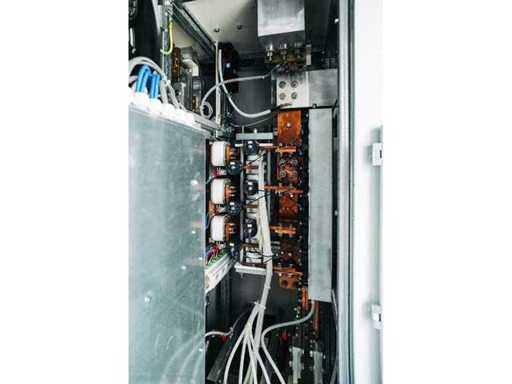

Friem Thyristor gleichrichter (4 x DRP7.0), Hochstromleistung 2 x 4500 A DC / 536 V.

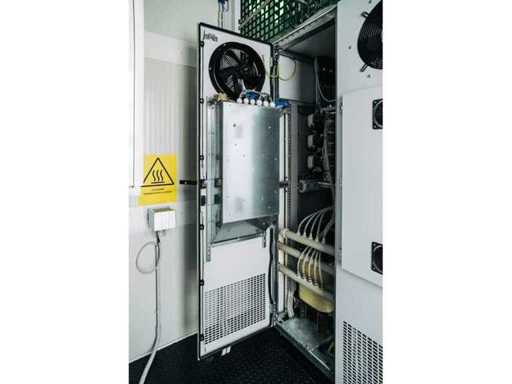

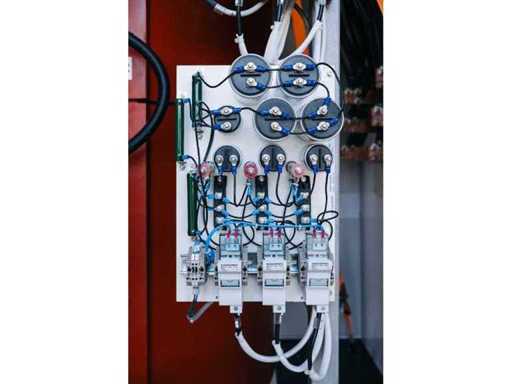

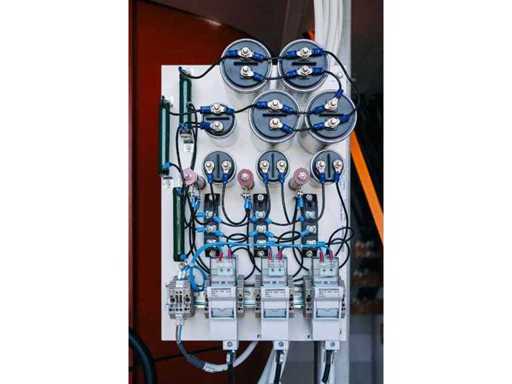

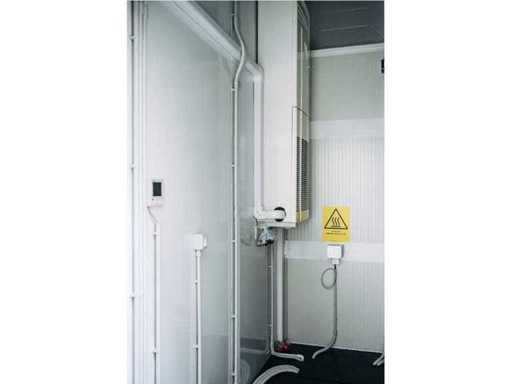

Coet DFM 3,6 kV Abschalter, Harmonische Filter, ATEX-Klimaanlage, Rembe-Explosionsschutz.

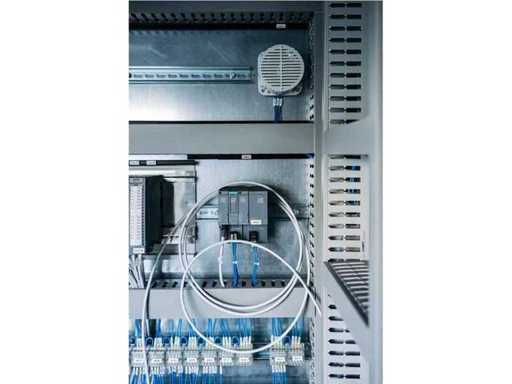

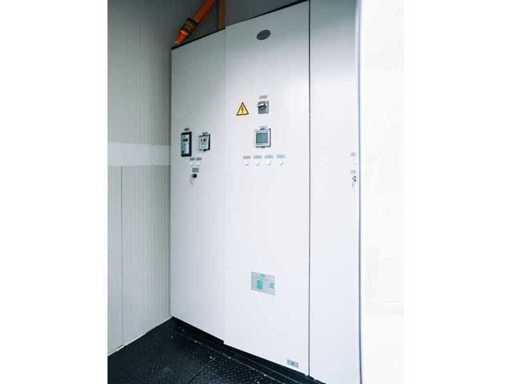

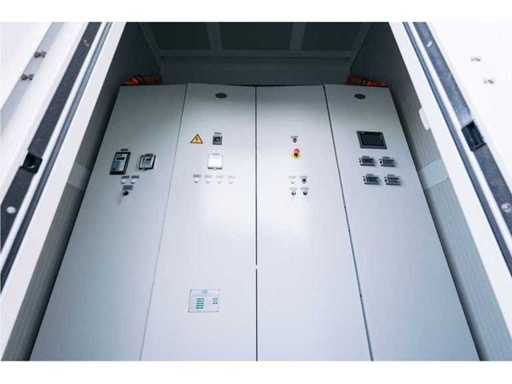

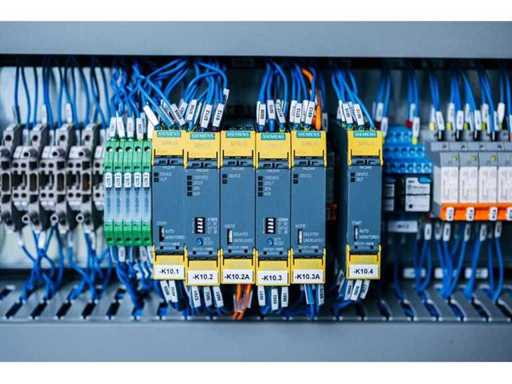

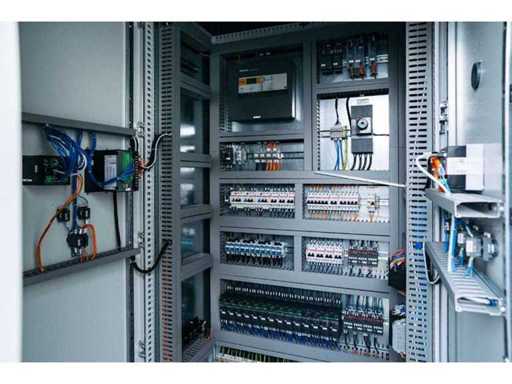

Steuerfach:

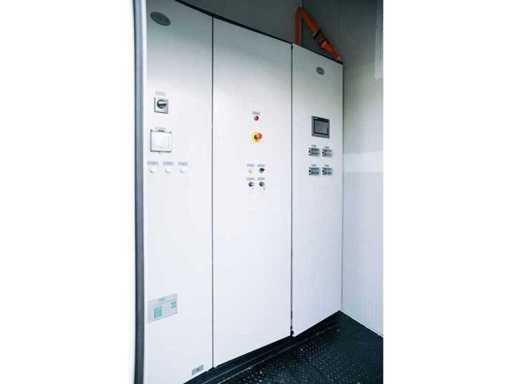

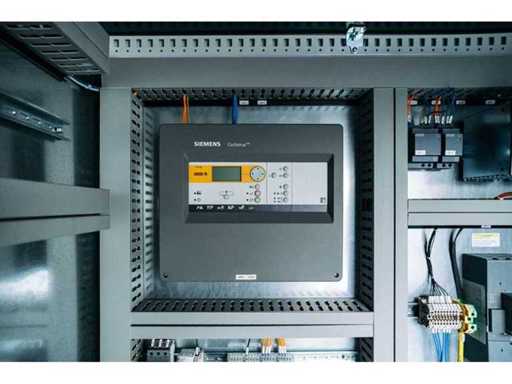

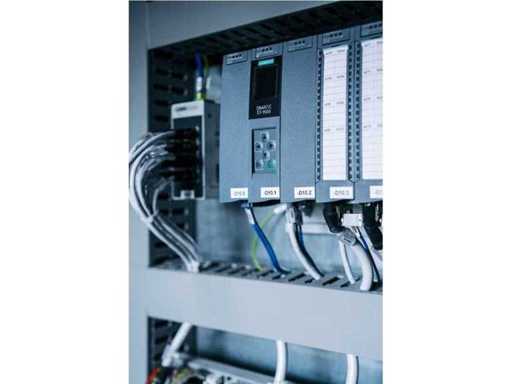

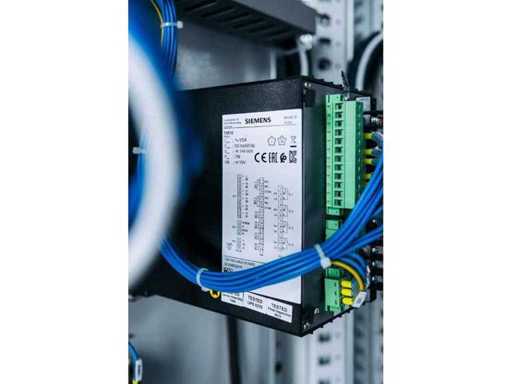

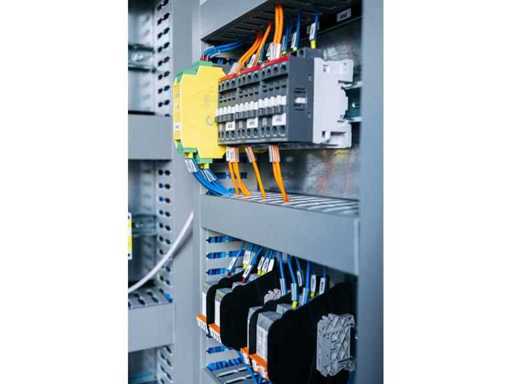

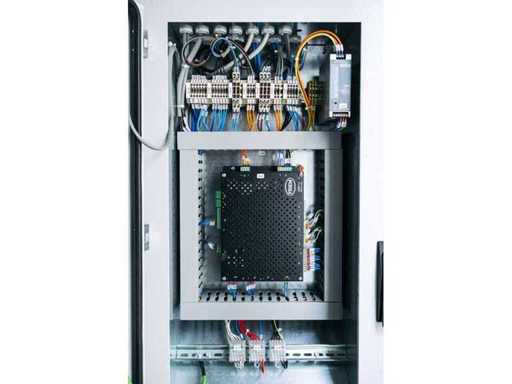

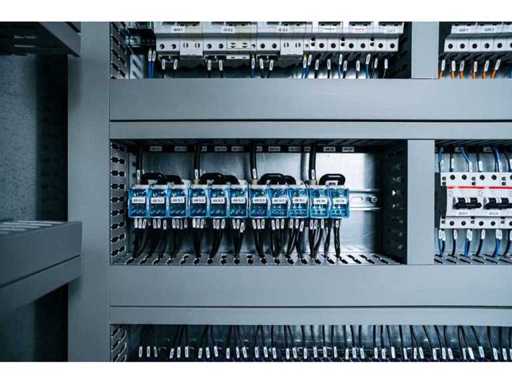

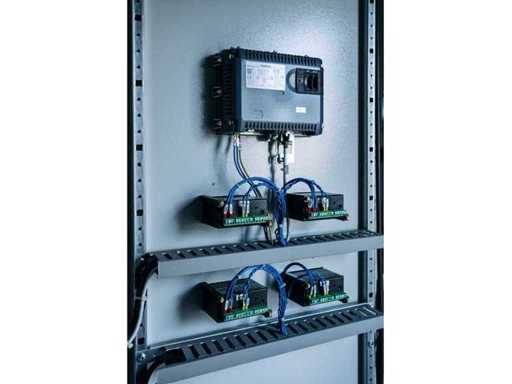

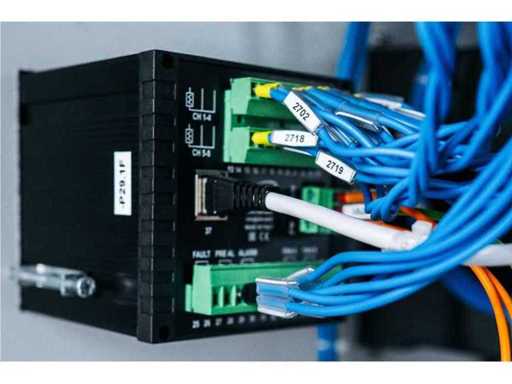

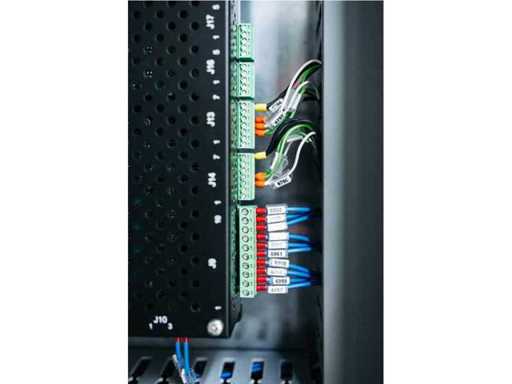

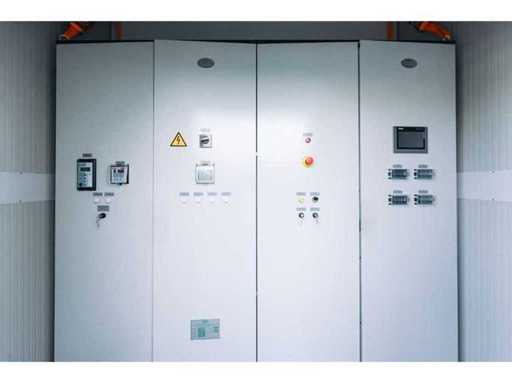

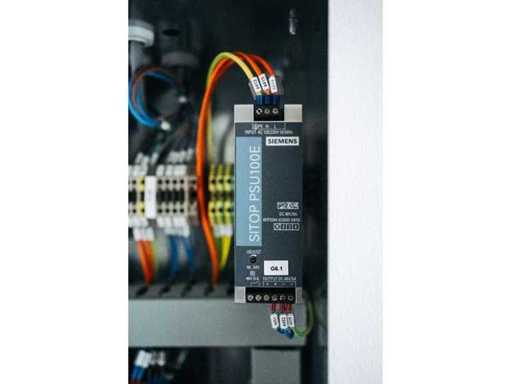

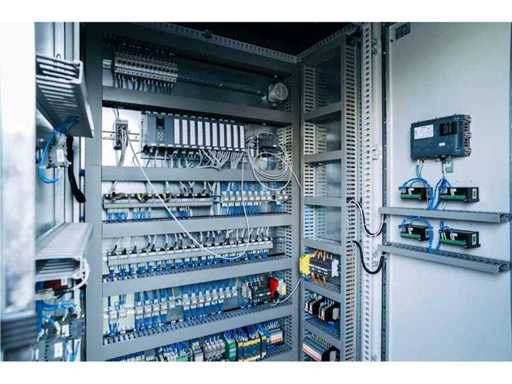

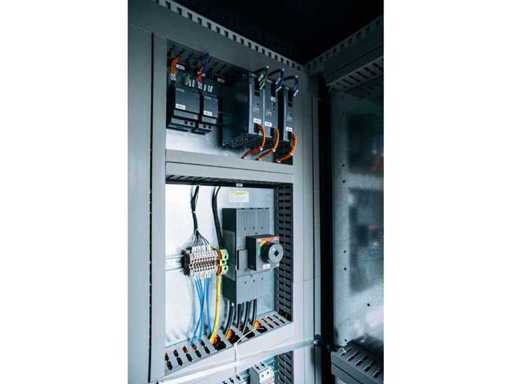

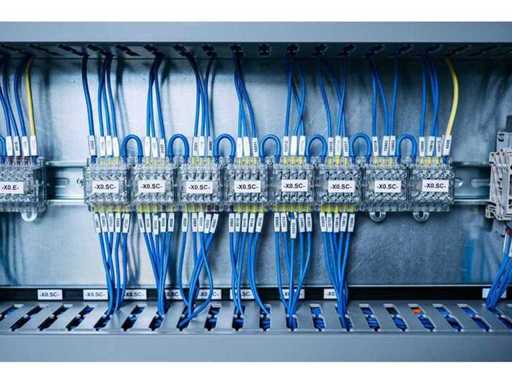

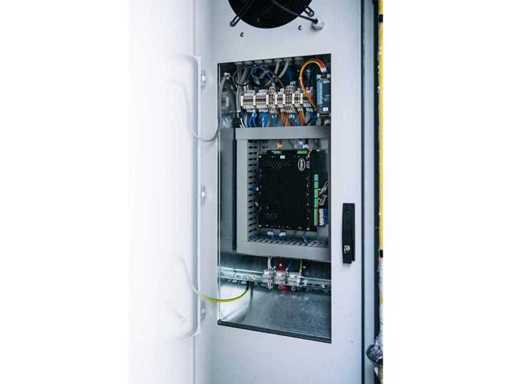

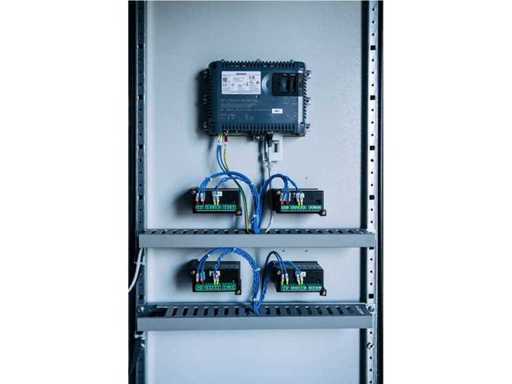

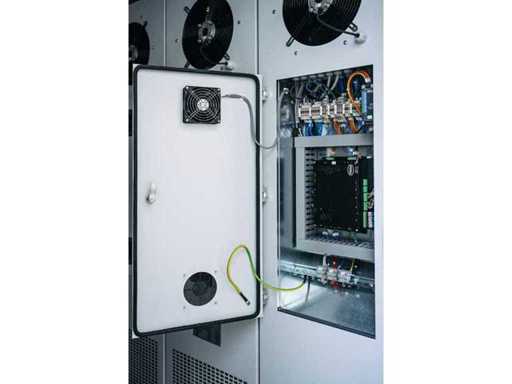

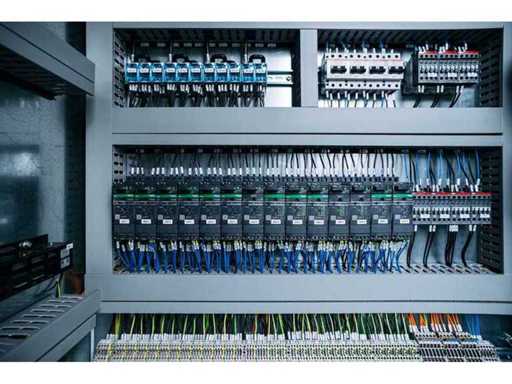

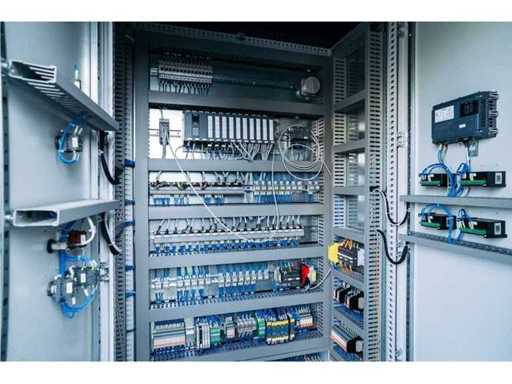

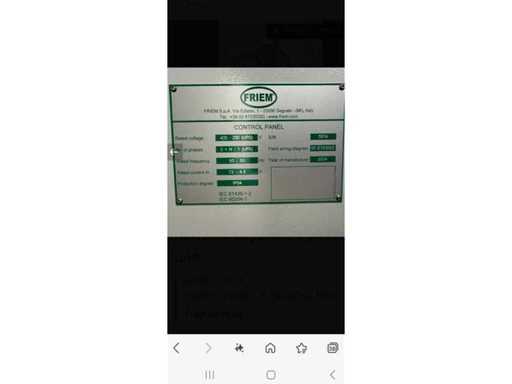

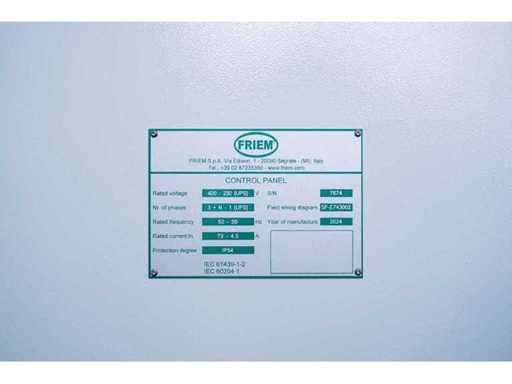

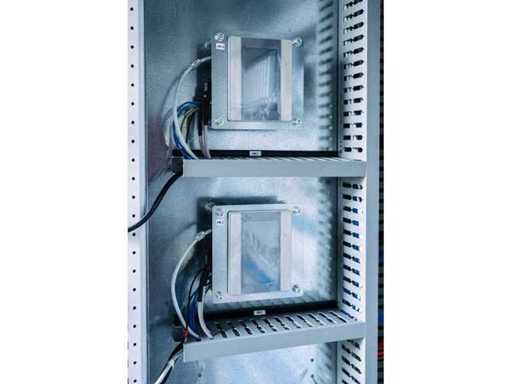

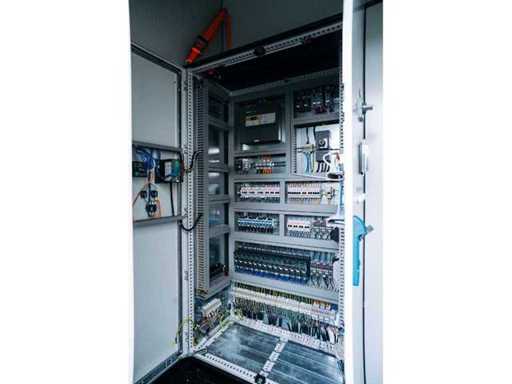

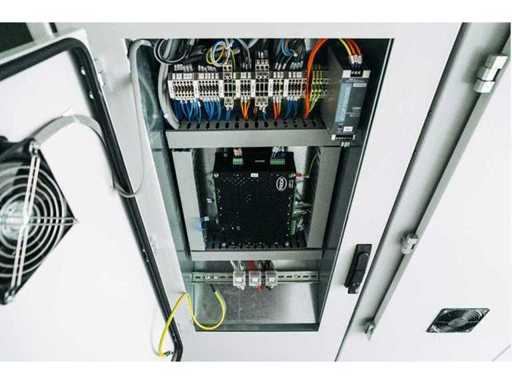

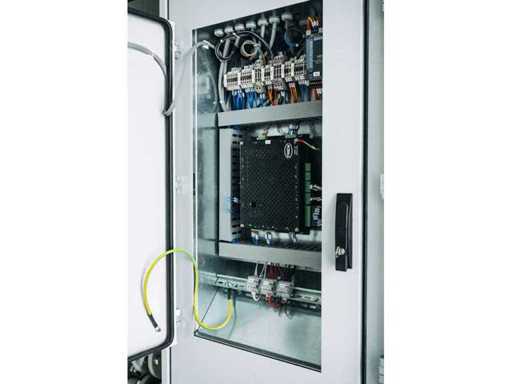

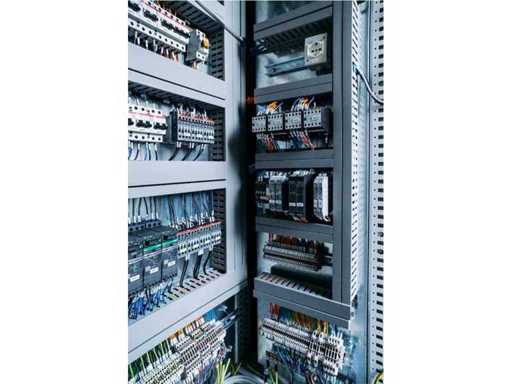

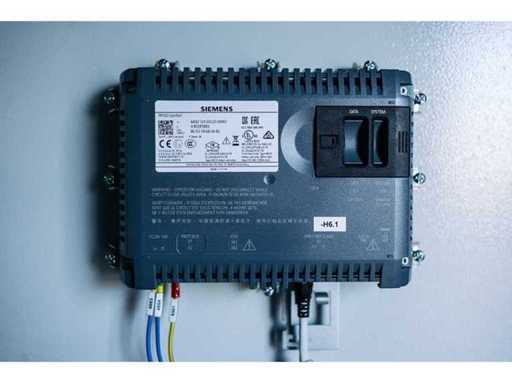

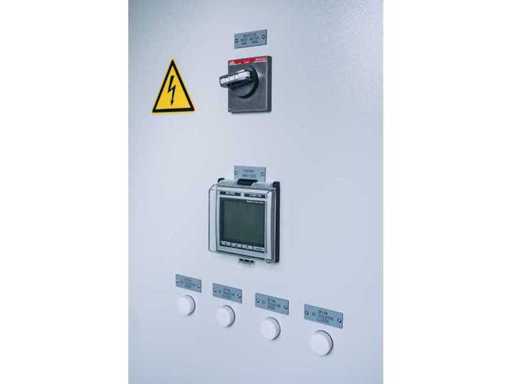

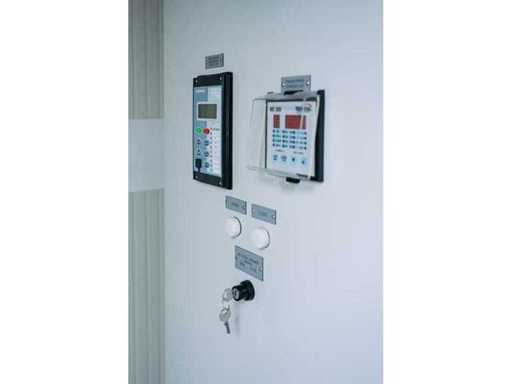

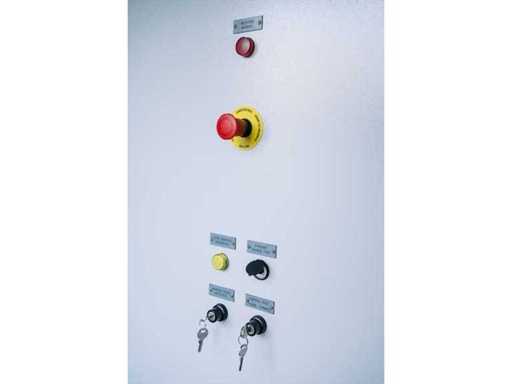

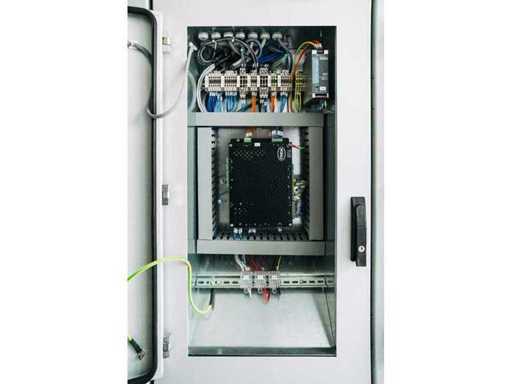

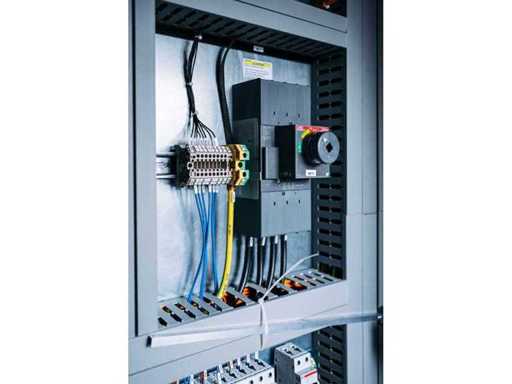

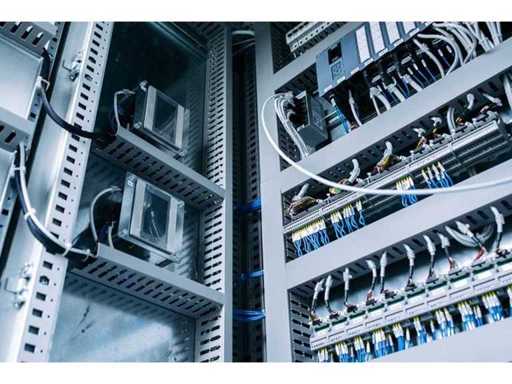

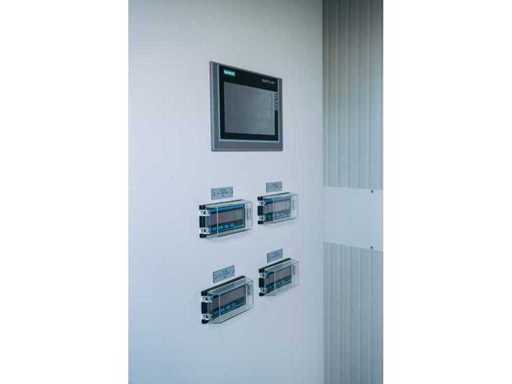

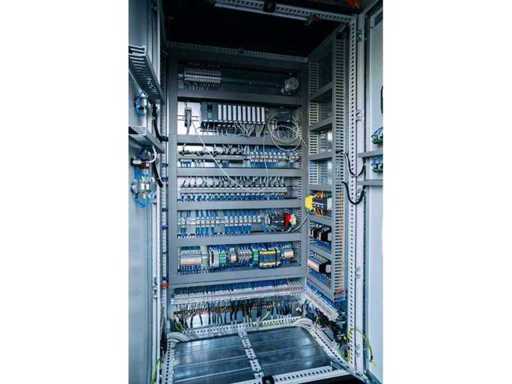

Komplette Steuerungsschränke mit SPS, Siemens/ABB-Steuereinheiten, Transformatorschutz und Brandschutzsystemen.

2. Kühlsystembox (2.800 kg)
Edelstahlplatten-Wärmetauscher, Doppelventilator-Klimaanlage, Edelstahltank und Verbindungen für den Luft-/Glykol-Wasserkreislauf.
Die Einheit ist bereit, auf dem Dach des Containers installiert zu werden.

3. Zugangs- und Sicherheitsbox (1.200 kg)
Verzinkte Aluminiumtreppe und Geländer für sicheren Zugang zum Dach.
